■ PTZ パン・チルト AHD カメラ |
|
|
|
|
|
 |
|
|
|
 |
|
|
|

|
遠隔操作できるパンチルトズーム機能搭載
▲こちらの動画はパンチルトズーム(PTZ)のイメージ映像です。
左右・上下・ズーム機能で自由にカメラをコントローラーで操作することが可能です。
ズーム時には自動でピントを調整するので難しい操作をすることもありません。 |
|
▲夜間時には赤外線LEDにより明かりがなくてもハッキリと映すことができます。
機種によっては望遠に対応した赤外線LEDを搭載しており、遠くまで監視が可能になります。
※パンチルトズーム(PTZ)動作サンプル映像は【WTW-ARY883HE】の撮影映像で、本機種で撮影した映像ではございません。 |
|
更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、
映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、
最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
赤外線LED搭載
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。

▲赤外線照射で、暗闇になって見えない部分が明るくなります。
|
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|

▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合  |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
英語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります。
英語OSD画面と操作コントローラー

|
|
接続例
※ケーブルが雨や風に晒される場合は、保護するために配管(PF管など)の中にケーブルを入れてください。
|
|
|
|

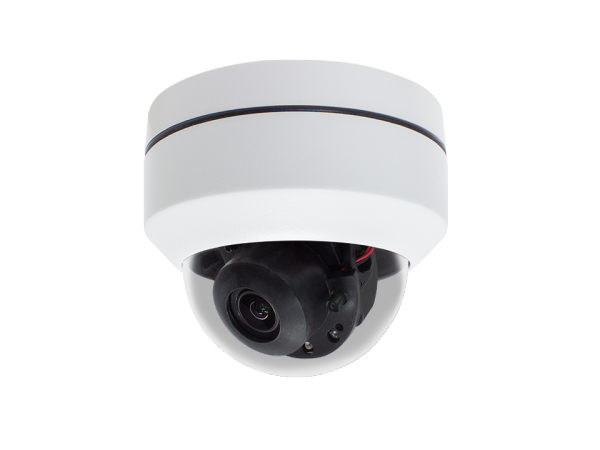

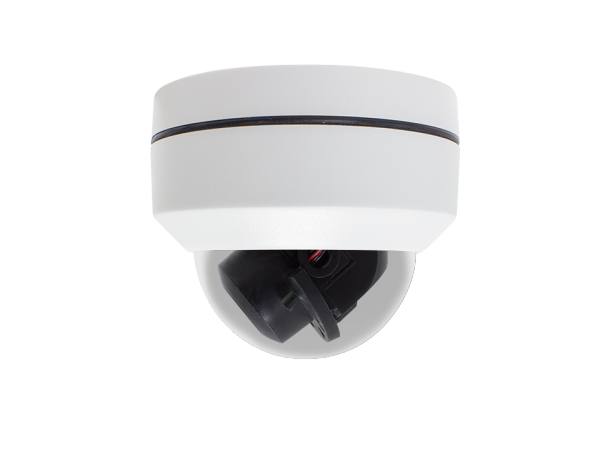

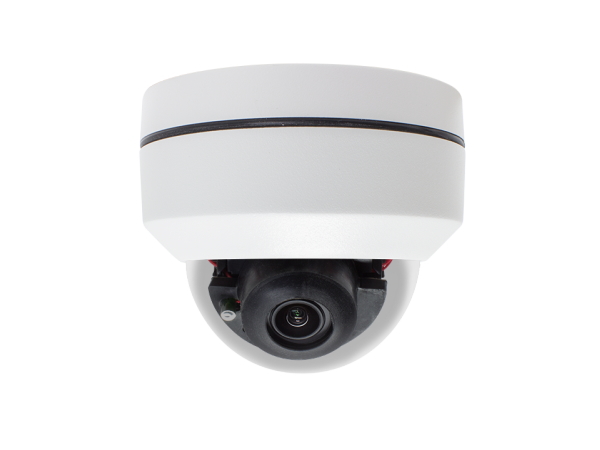

AHD PTZ 265万画素AHDシリーズ 軒下防水仕様 (パンチルトズーム機能)搭載
赤外線ドーム型カメラ
■ 製品仕様 ■ |
型 番 |
WTW-ADRP801HE |
商品概要 |
265万画素 AHDシリーズ 屋外軒下仕様 PTZ搭載
小型赤外線ドーム型カメラ |
【センサー・映像出力性能】 |
撮像素子 |
1/2.8 inch 2Mega pixel CMOS Sensor |
総画素数 |
265万画素 |
映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω(BNC) |
映像出力解像度 |
AHD出力:1920×1080(1080P) |
走査方式 |
プログレッシブスキャン方式 |
同期方式 |
内部同期 |
S/N比 |
52dB |
水平解像度 |
- |
【レンズ】 |
搭載レンズ |
オートアイリスバリフォーカルレンズ |
焦点距離 |
2.8-8mm |
ズーム比 |
約3倍 |
オートアイリス |
搭載(オート/マニュアル切替え可能) |
オートフォーカス |
搭載(オート/マニュアル切替え可能) |
【旋回・ズーム機能】 |
パンチルトズーム(PTZ) |
搭載 |
可動範囲 |
水平方向:0〜350度 垂直0〜90度 |
電動ズーム |
搭載 |
UTCパンチルトコントロール |
対応 |
本製品UTC対応レコーダー |
WTW-DA4シリーズ/WTW-DA5シリーズ/WTW-5H32/
WTW-5H42/WTW-DHAP54/WTW-5H92/ WTW-DEAP592F/WTW-5H19/WTW-DEAP519F |
【投光性能】 |
赤外線LED |
特殊赤外線チップLED 3個搭載 |
対応周波数(赤外線) |
850nm |
赤外線LED照射距離 |
約20m |
赤外線LED監視
可能距離 |
約10m |
ICR機能 |
搭載 |
ホワイトLED |
無 |
ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
最低被写体照度 |
0Lux ※赤外線LED点灯時 |

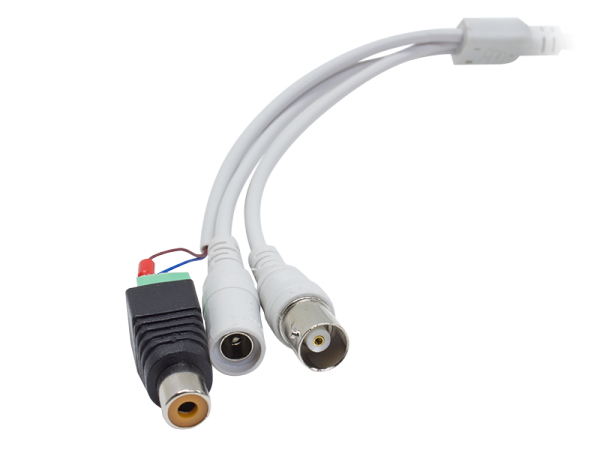

【インターフェイス】 |
内蔵マイク |
無し |
映像出力端子 |
AHD端子(BNCJ) |
電源入力端子 |
Φ2.1DCジャック |
音 声 |
無 |
制御出力 |
RS485(PELCO-D/PELCO-P) |
OSDリモコン |
無 |
カメラソフトウェア性能 |
設定画面(OSDメニュー) |
英語 |
シャッタースピード |
AUTO,1/30,1/60,FLK,1/240,1/480,1/1000,1/2000,1/5000,1/10000,1/50000,×2,×4,×6,×8,×10,×15,×20,×25,×30 |
デジタルスローシャッター (DSS) |
- |
フリッカレス機能 |
無 |
オートゲインコントロール(AGC) |
0〜15 |
DAY&NIGHT |
自動切り替え ※カラー/白黒の固定はできません。 |
ホワイトバランス |
ATW,AWC→SET,INDOOR,OUTDOOR,MANUAL,AWB |
ノイズ低減(DNR) |
2DNR(MIDDLE,HIGH,OFF,LOW) 3DNR(MIDDLE,HIGH,OFF,LOW) |
霧ノイズ低減(DEFOG) |
OFF,AUTO |
明暗補正(ACE) |
- |
逆光補正 |
OFF,BLC,HSBLC |
WDR |
D-WDR(ON,OFF,AUTO) |
デジタルズーム機能 |
有り |
明度調節機能 |
- |
彩度調節機能 |
- |
シャープネス機能 |
- |
ミラー機能 |
左右上下反転 |
モーション機能 |
OFF,ON(4エリア) |
プライバシーマスク機能 |
OFF,ON(4エリア) |
カメラネーム |
有り |
【電源・カメラ本体・その他】 |
本体材質 |
アルミニウム・プラスチック |
本体配色 |
ホワイト・ブラック |
本体外形寸法 |
Φ105(W)×75(H)mm |
本体重量 |
約620g |
電 源 |
DC12V / 約650mA |
冷却ファン/ヒーター |
無 |
周辺動作温度 |
-10℃〜50℃ |
付属品 |
電源アダプター、取付金具 |
製品保証 |
メーカー保証1年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
