| ■ 265画素 AHDカメラ 屋外用 2.8～12mm レンズ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
 |
|
|
|
更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
従来のアナログカメラと比較して3倍の画質で低コストを実現
従来のアナログカメラの3倍以上画素数を持つAHDカメラでは、最大1920×1080サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。
赤外線LED搭載
赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
▲赤外線照射で、暗闇になって見えない部分が明るくなります。赤外線光で暗い場所も白黒で撮影可能です。
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合

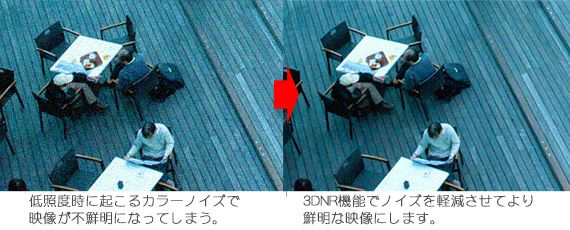

3DNR機能
映像信号に混在ノイズをデジタル処理で除去します。
3DNR機能は連続する映像を分析し、ノイズとして認識したピクセルを除去することで鮮明な映像になります。
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。
感度アップ機能のイメージ
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語OSD画面と操作コントローラー
接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
265万画素AHDシリーズ 屋外防滴仕様中型赤外線カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AR198HJP |
| 商品概要 |
265万画素AHDシリーズ 屋外防滴仕様 赤外線カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/3インチ ２メガピクセル AHD Panasonic社製CMOSセンサー |
| 総画素数 |
265万画素 有効画素数210万画素 |
| 映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
メガピクセル オートアイリス・バリフォーカルレンズ |
| 焦点距離 |
2.8～12mm |
| ズーム比 |
約4倍 |
| オートアイリス |
搭載 |
| オートフォーカス機能 |
- |
| 画 角 |
水平角度約28～100度 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 可動範囲 |
- |
| 電動ズーム |
- |
| 【投光性能】 |
| 赤外線LED |
Φ5mm 850nm 特殊赤外線LED 30個 |
| 対応周波数（赤外線） |
850～940nm |
| 赤外線LED照射距離 |
最大約30m |
| 赤外線監視可能距離 |
最大約20m |
| ICR機能 |
有 |
| ホワイトLED |
無 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| 【インターフェイス】 |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| OSDリモコン |
ケーブル一体型 十字・センター操作ボタン |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッタースピード |
オート 1/30 , 1/60 , FLK , 1/240 , 1/480 , 1/1000 , 1/2000 , 1/5000 , 1/10000 , 1/50000 |
| デジタルスローシャッター (DSS) |
OFF,AUTO(×2 , 4 , 6 , 8 , 10 , 15 , 20 , 25 , 30) |
| フリッカレス機能 |
有 |
| オートゲインコントロール(AGC) |
- |
| DAY&NIGHT |
EXT/カラー/白／黒/オート ※本製品はEXTに設定してください |
| ホワイトバランス |
ATW / AWC-セット / INDOOR / OUTDOOR / MANUAL / AWB |
| ノイズ低減（DNR） |
2DNR（OFF / LOW / MIDDLE / HIGH）
3DNR（OFF / LOW / MIDDLE / HIGH） |
| 霧ノイズ低減(DEFOG) |
有 |
| 明度調節機能 |
- |
| 彩度調節機能 |
- |
| シャープネス機能 |
- |
| 逆光補正 |
OFF / BLC（1エリア設定） / HSBLC（4マスクエリア設定可能） |
| D-WDR |
オフ / オン（8段階） / オート |
| デジタルズーム機能 |
無 |
| モーション機能 |
OFF / ON（4エリア設定可能） |
| プライバシーマスク機能 |
OFF / ON（4エリア設定可能） |
| ミラー機能 |
上下左右反転可能 |
| S/N比 |
52dB |
| カメラネーム |
英数字 最大15文字入力可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ガンメタル・ブラック |
| 本体外形寸法 |
85(W)×88(H)×141(D)mm ※寸法には取付金具は含みません |
| 本体重量 |
約750g ※取付金具含む |
| 電 源 |
DC12V/約620mA ※赤外線LED作動時 |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃～50℃ |
| 付属品 |
電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
