| ■ 265万画素 1080P 屋外用 AHD 防犯灯カメラ 望遠レンズ搭載 |
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
 |
|
|
|
夜間常時点灯で防犯効果を高める
街灯・威嚇・防犯の3役こなす新世代カメラ
防犯灯カメラは通常の赤外線カメラと違い、ホワイトLEDを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。
また赤外線を使用しないホワイトLEDなので、辺りを照らして夜間撮影をカラーで行えます。 |
|

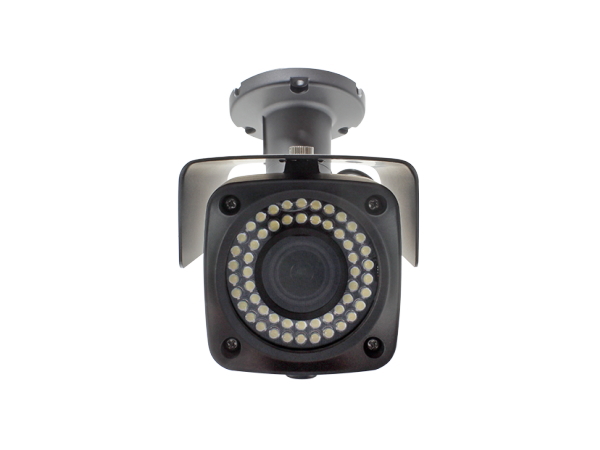

▲ホワイトLED |
夜間は街灯になり、カメラの存在感と周囲の明るさで威嚇
 |
|
ホワイトLED搭載
夜間常時点灯型 防犯灯カメラ
防犯灯カメラは通常の赤外線カメラと違い、ホワイトLEDを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。
また赤外線を使用しないホワイトLEDなので、辺りを照らして夜間撮影をカラーで行えます。 |
|
更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
3DNR機能
映像信号に混在ノイズをデジタル処理で除去します。
3DNR機能は連続する映像を分析し、ノイズとして認識したピクセルを除去することで鮮明な映像になります。
 |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
日本語OSD機能 日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語OSD画面と操作コントローラー
|
|
|
接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
| WTW-AW725BHJP |
|
|
|
265万画素AHDシリーズ 屋外防滴仕様 防犯灯カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AW725BHJP |
| 商品概要 |
265万画素AHDシリーズ 屋外防滴仕様 防犯灯カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/3インチ 2MP Panasonic社製 AHD CMOSセンサー |
| 総画素数 |
265万画素 有効画素数220万画素 1920×1080 |
| 映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
オートアイリスバリフォーカルレンズ メガピクセル対応 |
| 焦点距離 |
6〜50mm |
| オートアイリス |
搭載 |
| オートフォーカス |
無 |
| 画 角 |
水平角度約5.5〜53度 ※200万画素（解像度1920×1080）設定時 |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
940mm / 850nm |
| ホワイトLED照射距離 |
最大約20m |
ホワイトLED監視
可能距離 |
最大約10m |
| ICR機能 |
有 |
| ホワイトLED |
Φ5mmサイズ ホワイトLED 54個 |
| 最低被写体照度 |
0Lux ※ホワイトLED作動時 |
| ICR機能 |
有 |
| 【インターフェイス】 |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| OSDリモコン |
ケーブル一体型 十字・センター操作ボタン |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
日本語 |
| シャッタースピード |
オート 1/30 , 1/60 , FLK , 1/240 , 1/480 , 1/1000 , 1/2000 , 1/5000 , 1/10000 , 1/50000 |
| デジタルスローシャッター (DSS) |
×2 , ×4 , ×6 , ×8 , ×10 , ×15 , ×20 , ×25 , ×30 |
| フリッカレス機能 |
有 |
| オートゲインコントロール(AGC) |
0〜15段階 デフォルト15 |
| DAY&NIGHT |
カラー(オートがデフォルト) / 白黒 / オート / EXT |
| ホワイトバランス |
AWB / ATW / AWC → セット / 室内 / 室外 / マニュアル |
| ノイズ低減（DNR） |
2DNR：LOW / MIDDLE / HIGH / オフ
3DNR：LOW / MIDDLE / HIGH / オフ |
| 霧ノイズ低減(DEFOG) |
オフ /オート |
| 明暗補正(ACE) |
- |
| 逆光補正 |
オフ / BLC / HSBLC |
| D-WDR |
オート / オフ / オン 0〜8段階 |
| 光学ズーム機能 |
- |
| デジタルズーム機能 |
- |
| 明度調節機能 |
100段階設定可能 デフォルト40 |
| 彩度調節機能 |
- |
| シャープネス機能 |
オート オフ 10段階設定可能 デフォルト7 |
| 映像反転機能 |
有 上下 / 左右 |
| モーション機能 |
有 4エリア設定可能 オン / オフ |
| プライバシーマスク機能 |
有 4エリア設定可能 オン / オフ |
| カメラネーム |
英数字15文字設定可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 防水性能 |
屋外防水 |
| 本体配色 |
ガンメタル |
| 本体外形寸法 |
100(W)×104(H)×205(D)mm ※取付金具含まず |
| 本体重量 |
約1.35kg ※取付金具含む |
| 電 源 |
DC12V/約810mA ※赤外線LED作動時 |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付固定ネジ |
| 製品保証 |
メーカー保証3年間 |
| 【対応DVR】 |
| 対応DVR種類 |
AHD220/1080P万画素入力可能なAHD/HD-SDIタイプ |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
