| ■ 製品仕様 ■ |
| 商品名 |

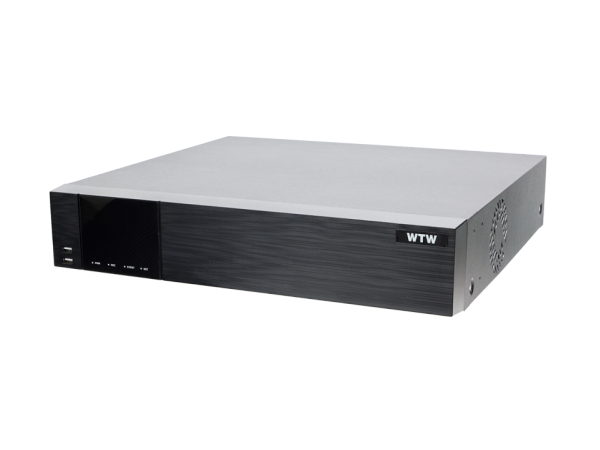

WTW-DEAP7016E (16CH) |
| 商品概要 |
4K 800万画素EX-SDI/HD-SDIシリーズ
16CH対応 デジタルビデオレコーダー(DVR) |
| 【映像】 |
| 入力チャンネル |

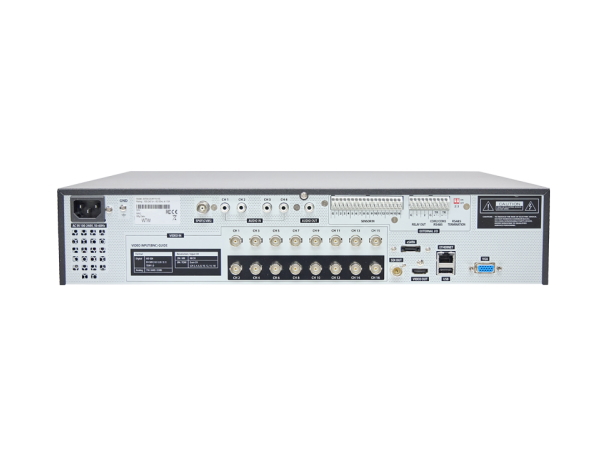

16入力（BNCJ端子） |
| 映像入力 |
EX-SDI・HD-SDI・AHD・CVBS信号：16入力（BNC端子）
※4K(3840×2160)入力時は偶数端子(2/4/6/8/10/12/14/16ch)に8入力まで接続可能。 その際は開いている端子は使用不可 |
| 入力解像度 |
▼EX-SDI接続
3840×2160P(4K） 30fps (最大接続は8台まで)/ 2560×1440p 30fps / 1920ｘ1080 30fps
▼HD-SDI接続
1920ｘ1080 30fps
▼AHD接続
2560×1440p 30fps / 1920ｘ1080 30fps |
| 映像出力 |
メイン出力（HDMI端子）
サブ出力：VGA出力ｘ1（ミニD-SUB15pin 1280×1024）
CVBS出力ｘ1(720×480 / 720×576) |
| HDMI出力 |
HDMI：3840×2160 / 1920×1080(1080p)
VGA：800×600 / 1024×764 / 1280×1024 / 1920×1080 |
| 【音声】 |
| 音声入力 |
4入力（RCA端子） |
| 音声出力 |
HDMI出力/RCA出力 |
| 【システム】 |
| OS |
Linux |
| SATAデバイス |
SATA（内蔵HDD×6） ※各最大8TB 最大 48TBに対応 |
| 外付けHDD |
有 e-SATA×1
※最大128TBまでのHDDシステム |
| センサー入・出力 |
有 |
| PTZ |
RS485 |
| USB |

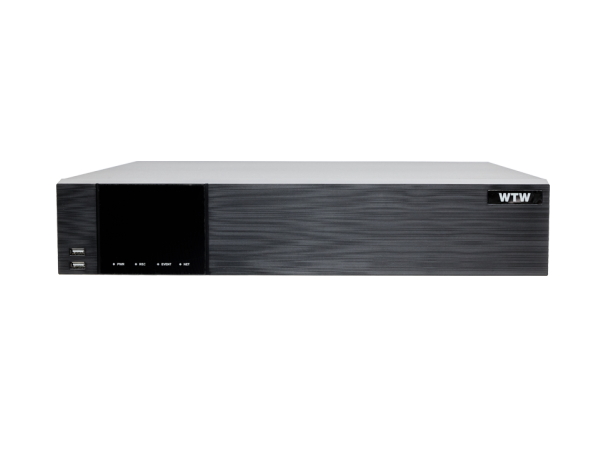

USB2.0 表面×2・背面×1
※マウス操作・USBフラッシュメモリによるバックアップ操作用 |
| ソフトウェア性能 |
| 【表示】 |
| 表示フレームレート |
3840×2160P(4K）・2560×1440P・1920×1080P時：各30fps |
| 表示解像度 |
3840×2160P(4K） / 2560×1440P / 1920×1080P |
| 表示モード |
1画面フルスクリーン / 4分割 / 6分割 / 9分割 / 10分割 / 13分割 / 16分割 |
| シークエンス機能 |
1画面フルスクリーン/4分割画面での切り替え
スイッチング時間5秒〜255秒 |
| 【録画】 |
| 映像圧縮 |
有(映像データ圧縮方式対応) |
| 録画解像度 |
入力解像度と同じ(3840×2160P / 2560×1440 / 1920×1080) |
| 録画画質 |
低/Q2/Q3/Q4/Q5/Q6/Q7/Q8/Q9/最高 10段階設定 |
| 録画モード |
常時録画（24時間録画）/スケジュール録画/イベント録画/緊急録画 |
録画フレームレート
（NTSC） |
5MP 各チャンネル：15fps / 全チャンネル：240fps
1080P 各チャンネル：30fps/全チャンネル：480fps |
| モーション検知録画 |
有（常時録画併用）
イベント発生時に録画フレームレート変更可
※用途例：モーション録画を優先した使用の場合、常時録画を1フレームの低画質で記録、モーション検知時に15フレームの高画質に変動して録画することが可能。 |
| 録画フレームレート（NTSC） |
◆EX-SDI
4K 2160P 各チャンネル：30fps / 8チャンネル:240fps(※最大8台の接続対応)
1440P 各チャンネル：30fps / 全チャンネル:480fps
1080P 各チャンネル30fps / 全チャンネル 480fps
◆HD-SDI
1080P 各チャンネル30fps / 全チャンネル 480fps |
| 【再生】 |
| 再生時画面表示 |
1画面フルスクリーン / 4分割表示 / 9分割表示 / 16分割表示 |
| 再生画面数 |
最大16画面 |
| 再生画面検索方法 |
カレンダーから日付・時刻選択 |
| 再生時デジタルズーム |
マウス操作でズーム可能 |
| 再生スピード |
再生 / 早送り / 早戻し（早送り・巻き戻し共にｘ2ｘ4ｘ8ｘ16 x 32 x 64）/ 一時停止 / コマ送り/コマ戻し/スロー再生（1/2、1/4、1/8、1/16再生） |
| 保存媒体 |
HDD |
| 再生解像度 |
- |
| 【ネットワーク 】 |
| インターフェイス |
端子：RJ45ｘ1/10M/100M/1000Mイーサーネット |
| プロトコル |
HTTP/TCP/IP / DHCP / DDNS /UPnP/ NTP）に対応 |
| 対応OS |
Windows 7 /Windows 8 / 8.1 / 10
※Apple社 Macには対応しておりません。 |
| 接続ユーザー数 |
4ユーザー |
| CMS |
有（アプリ名：iVM320） |
| CMS対応OS |
Windows 7 / Windows 8 / Windows 10 |
| アクセス対応端末 |
PC：Windows 10 / 8.1 / 8
スマートフォン：Android / iPhone |
スマートフォン
専用アプリ |
Android / iPhone（ios） |
| イベント送信 |
- |
| 検索再生 |
カレンダーから日付・時刻選択 |
| 【バックアップ】 |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ |
USB2.0
一回のバックアップファイルは2GBまでの生成(バックアップ時間が2GBを超える場合は2GBまでの範囲のみの記録となります。)
e-SATA×1※最大128TBまでのHDDシステム |
| 音声バックアップ |
有 |
| ネットワークバックアップ |
有※ファイル形式：AVI/コーデック形式：H.264 |
| バックアップデバイス |
ネットワークバックアップ／USBフラッシュメモリー |
| 【アラーム】 |
| モーション録画機能 |
有 ※各チャンネル検知録画 |
| モーションエリア設定 |
有 縦18コマ×横22コマ 全396コマ ※各チャンネル設定可能 |
| モーション感度設定 |
最低/低/中低/標準/高/中高/最高 7段階で設定可能 |
| 【OSD・DVR Control】 |
| カメラタイトル |
多言語対応 |
| タッチパネル |
無 |
| リモコン |
無 |
| システムアップグレード |
USBからファームウェアを更新 |
| 操作 |
USBマウス |
Pan／Tilt／Zoom／
Control |
接続端子：RS485/プロトコル： Pelco-D/ボードレ-ト：110〜921600/アドレス：0〜255 |
| 【電源・本体・その他】 |
| 本体材質 |
ボディ：アルミニウム
全面パネル部：プラスチック |
| 本体配色 |
ブラック |
| 外形寸法 |
445(W)×418（D）×88(H)mm
※突起物含む |
| 重量 |
約6.0kg（※HDD含まず） |

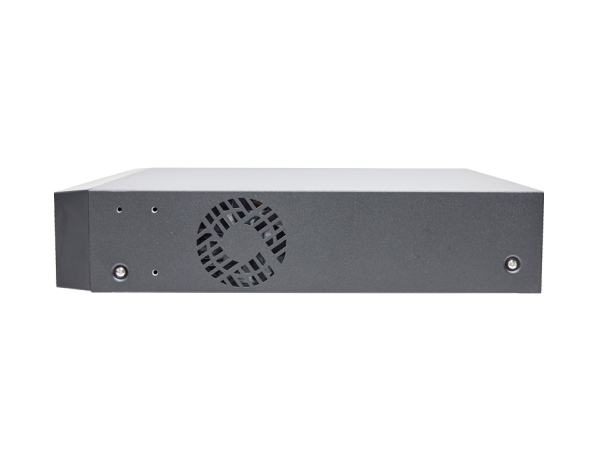

| 冷却ファン |
- |
| 動作可能周囲温度 |
5度〜40度 |
| 動作可能周囲湿度 |
0〜80％ ※結露無き状態 |
| 電源 |
AC100〜240V、50 / 60Hz |
| 製品保証 |
3年（HDDは2年） |
