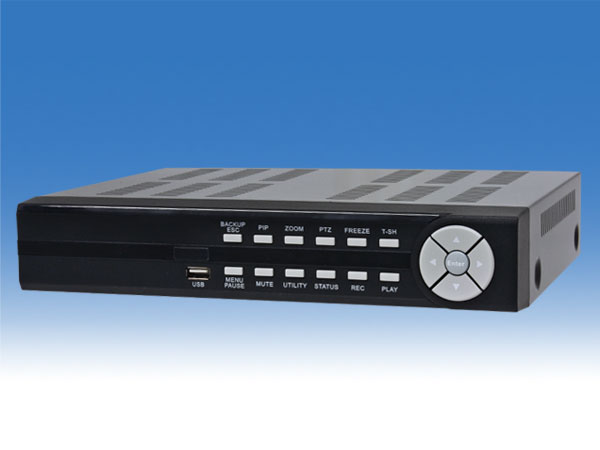

| ■ 高性能 ネットワーク機能付 16CH 防犯用HDDレコーダー |
|
DVRとカメラの接続例
|
|
遠隔監視モデル 小型・シンプル 4入力
商品名：WTW-DV6516（１TB標準ン搭載）
希望小売価格 295,000円（税込）
特価\82,800円（税込） |
| |
| 販売終了しました。 |
|
★録画解像度944×480で録画可能
★PC・スマホ対応！遠隔監視機能搭載 |
|
【製品特徴】
■ H.264リアルタイム高圧縮および
デュアルストリームネットワー送信に対応
■ マルチ操作に対応： ライブ映像、録画、再生、
バックアップ、ネットワ−ク送信
■ USBフラッシュメモリーを使ったバックアップ可能
■ DDNSサービスに対応
■ 録画解像度は944×480で設定可能
■ ネットワーク経由の音声送信に対応
■ カメラタイトル編集に対応
■ 音声入出力対応 入力４CH、出力1CH
■ iPhone携帯電話での遠隔表示に対応
■ VGA出力に対応（出力解像度：1280×1024)
■ HDMI出力に対応（出力解像度：1920×1080)
※ディスプレイへの接続は、VGA又はHDMI出力を
お勧めしております。
■ アラームモード： ビデオロス、HDDフル、
HDDロス、モーション検出、
■ EMAILアラーム機能
■ USBマウス付属
【付属品】
リモコン・ACアダプター・CD-ROM・BNCP変換コネクター・
日本語説明書・USBマウス |
| |
|
|
|
|
|
| |
|
|
 |
|
商品名：WTW-DV6516
希望小売価格 295,000円（税込）
■ 1TB搭載モデル 特別価格82,800円（税込）
■ 2TB搭載モデル 特別価格92,800円（税込） |
|
|
|
|
  |
|
|
|
  |
|
| カメラ16台でハードディスク 1TB あたりの録画時間の目安 |
| |
| 画質 |
録画解像度：944×480
1秒あたりに録画するコマ数（fps/秒） ※各チャンネルのコマ数です |
| 30コマ |
15コマ |
10コマ |
5コマ |
3コマ |
1コマ |
| 100 |
2日 |
3.5日 |
4.5日 |
6.25日 |
7.5日 |
9.25日 |
| 80 |
2.6日 |
4.35日 |
5.65日 |
7.85日 |
9.35日 |
11.5日 |
| 60 |
3.5日 |
5.75日 |
7.5日 |
10.5日 |
12.5日 |
15.5日 |
| 40 |
5.25日 |
8.5日 |
11.25日 |
15.5日 |
18.5日 |
23日 |
| 20 |
10.5日 |
17.5日 |
22.5日 |
31.5日 |
37.5日 |
46.5日 |
| 画質 |
録画解像度：472×240
1秒当たりに録画するコマ数（fps/秒） ※各チャンネルのコマ数の合計です |
| 30コマ |
15コマ |
10コマ |
5コマ |
3コマ |
1コマ |
| 100 |
5.25日 |
8.75日 |
11.25日 |
15.75日 |
18.75日 |
23.25日 |
| 80 |
6.5日 |
10.75日 |
14日 |
19.5日 |
23.5日 |
28.75日 |
| 60 |
8.75日 |
14.5日 |
18.75日 |
26.25日 |
31日 |
38.25日 |
| 40 |
13日 |
21.75日 |
28日 |
39.25日 |
46.75日 |
57.5日 |
|
20
|
26日 |
43.5日 |
56日 |
78.5日 |
93.5日 |
115日 |
※上記の録画可能時間は概算です。 カメラの仕様や撮影物の動きの頻度等により変動いたします
|
|
|
|
| ■ 製品仕様 ■ |
| 型 番 |
WTW-DV6516 |
| 【映像】 |

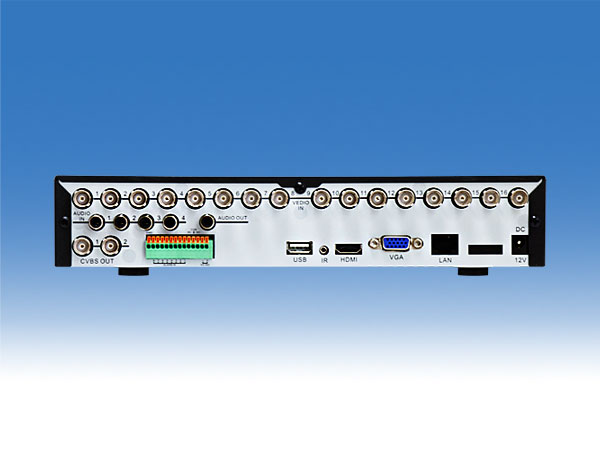

| 映像入力 |
16入力（BNCJ端子） |
| 映像出力 |
BNCJ端子 ： メイン出力（BNCJ端子）×1
スポット出力（BNCJ端子）×1
ミニD-Sub15pin ： メイン出力1280×1024×1
HDMI端子 ： メイン出力1920×1080×1
※ディスプレイへの接続は、VGA又はHDMI出力をお勧めしております。 |
| HDMI出力 |
有 ※出力解像度は1920×1080となります |
| 【音声】 |
| 音声入力 |
4入力（RCAJ端子） |
| 音声出力 |
1出力（RCAJ端子） |
| 【システム】 |
| OS |
Linux |
| SATAデバイス |
SATA（HDD×1） |
| 外付けHDD |
無 |
| センサー入・出力 |
8入力・1出力 |
| PTZ |
RS485 |
| USB |
USB2.0×2（マウス操作・USBフラッシュメモリによるバックアップ操作） |
| 外形寸法 |
275(W)×57(H)×225(D)mm |
| 重量 |
約1.65kg（HDD含まず） |
| 電源 |
DC12V 3A（付属電源アダプター） / 最大36W |
| 【表示】 |
| 表示方法 |
1， 4， 9，13，16，SEQ |
| シークエンス機能 |
スイッチング時間 1〜99秒 |
| モード |
オートシークエンス（スイッチング表示）／PIP×2 |
| 【録画】 |
| 映像圧縮 |
H.264 |
| 録画解像度 |
メイン（録画）：944×480／704×480／472×240 |
| 録画画質 |
10〜100レベル |
| 録画モード |
手動／モーション／センサー／スケジュール |
録画フレームレート
（NTSC） |
960H(944×480)：15FPS×16CH ／ D1(704×480)：15FPS×16CH |
| アラーム後録画時間 |
有 0〜100秒 |
| アラーム前録画機能 |
有 0〜10秒 |
| ｱﾗｰﾑｲﾝﾀｰﾊﾞﾙ機能 |
無 |
| 【再生】 |
| 再生時画面表示 |
1画面 / 4分割 / 9分割 / 16分割 |
| 再生画面検索方法 |
日時指定（カレンダー表示タイプ）／イベントログ検索 |
| 再生時デジタルズーム |
有（4，9，16，25，36，49，64倍） |
| 再生時スナップショット |
有 |
| 再生スピード |
Normal／REW・FF（×4,×8,×16,×32）／コマ送り／一時停止 |
| 保存媒体 |
HDD |
| 【ネットワーク】 |
| ﾈｯﾄﾜｰｸｲﾝﾀｰﾌｪｲｽ |
10/100/イーサーネット |
| プロトコル |
TCP/IP／SMTP／HTTP／DHCP／PPPoE(ADSL)／NTP／DDNS |
| アプリケーション |
WindowsXP／VISTA／7 |
| ネットワークソフト |
IE（インターネットエクスプローラ） |
| 操作ユーザー数 |
1管理者＋10ユーザー |
| CMS |
オプション |
| 対応携帯電話端末 |
iPhone／Android端末 |
| イベント送信 |
E-mail |
| 検索再生 |
カレンダーからの日時検索 / イベント検索 |
| 【バックアップ】 |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ |
USB2.0 |
| 音声バックアップ |
有 |
| ネットワークバックアップ |
有 |
| バックアップデバイス |
ネットワークバックアップ／USBフラッシュメモリー |
| 【アラーム】 |
| モーション録画機能 |
有 ※各チャンネル検知録画 |
| モーションエリア設定 |
有 (30×15個の升目でマスキング可能) |
| モーション感度設定 |
有 感度レベル1〜100 ※各チャンネル設定可能 |
| イベントログ |
10000イベント（センサー／モーション／ビデオロス／電源ON
／ リモートログオン／ログアウトHDDエラー／HDDフル） |
| 【OSD・DVR Control】 |
| 言語 |
日本語／英語／中国語／韓国語／その他 |
| カメラタイトル |
多言語対応 |
| USBマウス |
対応（付属） |
| タッチパネル |
Touch Panel LCD Monitor（USB Interface,EETI Chipset Only） |
| リモコン |
専用リモコンに対応 |
| システムアップグレード |
USB／ネットワーク操作 |

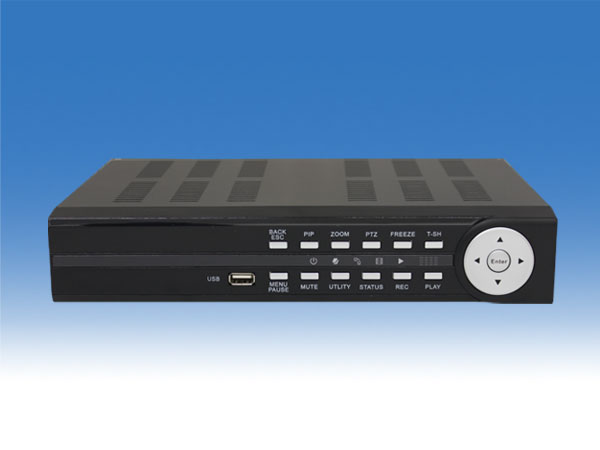

| 操作ボタン |
フロントパネル |
| Pan/Tilt/Zoom/Control |
RS-485 （PelcoD，PelcoP） |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
| ネットワーク接続例 |
| |
 |
| |
|
●インターネットで監視をする場合は、固定のIPアドレスを取得してください。
固定のIPアドレスについては、各プロバイダーにお問い合わせ下さい。
●上図は１つの例としてご参照下さい。プロバイダー・ルーターなどによって、異なる場合があります。
●インターネット通信速度は上りで実質2Mbps以上必要になります。（レコーダー側）
|
| |
インターネットの契約について
弊社の遠隔監視システムは、「IPアドレス」に対してアクセスを行います。
プロバイダーのサーバーメンテナンス等で、IPアドレスが変動してしまい、弊社のシステムではアクセスが出来なくなってしまうことがございます。 固定のIPアドレスをご契約いただきますと、変動することがございませんので、
常に特定のIPアドレスにアクセスすることが可能になります。 |
| |
レコーダー・カメラ以外の設定について
弊社の遠隔監視対応DVRは、ルーターやモデム（ルーター機能付）でポートの開放やIPアドレスの設定を行う必要がありますが、ルーターやモデムは種類が多く、弊社ではサポートさせていただいておりません。こういった設定等につきましては、プロバイダーや、業者にご依頼いただくことをお勧めします。 |
| |
Windows8/8.1について
Windows 8.1 ：「Modern UI design」では動作いたしません。「クラシックUI」でご使用ください。 |
|
インターネットエクスプローラー11 について
互換表示設定で「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力してご使用ください。
(1)Internet Explorer 11 の「ツール」⇒「互換表示設定」をクリックします。
(2)互換表示設定画面で、「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力し、「追加」ボタンを押下してください。
携帯電話での監視について
専用のアプリケーションソフト（無料）をインストールしていただき、画像をご覧頂くことができます。
●パケット通信料について
膨大なパケット通信料がかかると思いますので、定額制でいくら使用しても料金が同じというプランをお勧めします。 |
|
|
|
|
