| ■ EX-SDI/HD-SDIマルチシリーズ 屋内仕様 ボックス型カメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
  |
|
|
|
  |
|
|
|
 |
|
|
|
■ EX-SDIモード 最繊細400万画素に対応
フルハイビジョンサイズを超えた高解像度のEX-SDI監視撮影が可能
220万画素のフルハイビジョン撮影可能なカメラや従来のアナログ防犯カメラとは違い、約5倍以上の解像度でより鮮明な映像を撮影することができます。
より細かい映像なので、デジタルズームをしても映像が荒れにくくなります。 |
|
▲富士川を境に変わります。 |
6種類の映像信号に対応！既存の環境にあわせた設置が可能です。
防犯カメラには様々な映像信号規格があり、それぞれの規格に合わせたカメラを選び
構築する必要がございました。業界でよく使われる主な映像信号規格をひとつのカメラで
複数の映像規格に出力することができる のがマルチモデルです。
出力に可能な映像信号
●400万画素出力時の場合
●220万画素出力時の場合

●52万画素出力時の場合
※400万画素出力はEX-SDIのみの対応です。
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
 |
|
■ 感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
■ プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
■ D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|

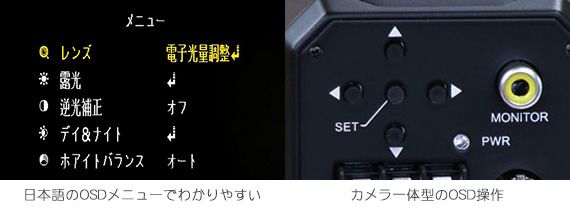

■ 日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
|
|
|
|

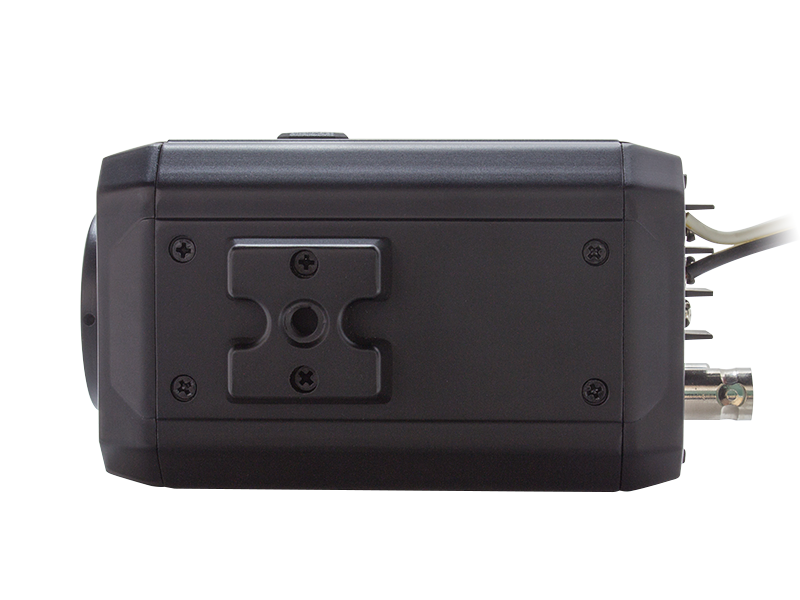

EX-SDI/HD-SDI 220万画素 屋内用 ボックス型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-EHB500YJ |
| 商品概要 |
EX-SDI/HD-SDI 400万画素マルチシリーズ 屋内用 ボックス型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.8 インチ Sony Starvis CMOSセンサー搭載 |
| 総画素数 |
400万画素 |
| 映像出力形式 |
HD-SDI/EX-SDI （BNC) AHD/CVI/TVI/CVBS出力：1.0Vp-p 75Ω （RCA) |
| 映像出力解像度 |
EX-SDI出力：2560×1440/30（1440P）・1920×1080/30（1080P）・1280× 720/30（720P）
HD-SDI出力：1920×1080/30（1080P）・1280× 720/30（720P）
AHD/CVI/TVI出力：2560×1440/30・2560×1440/15・1920×1080/30（1080P）・1280× 720/30（720P）
CVBS出力：アナログ出力 |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
- |
| 水平解像度 |
- |
| 【レンズ】 |
| 搭載レンズ |
無

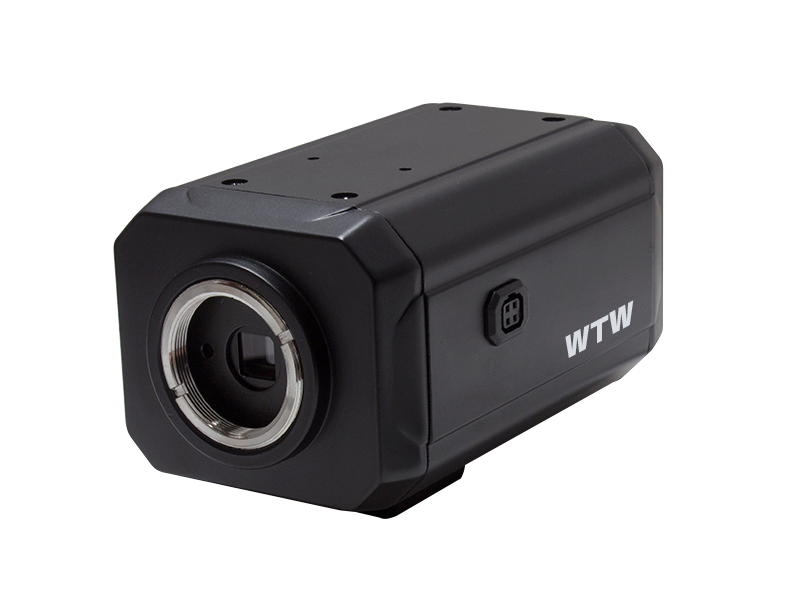

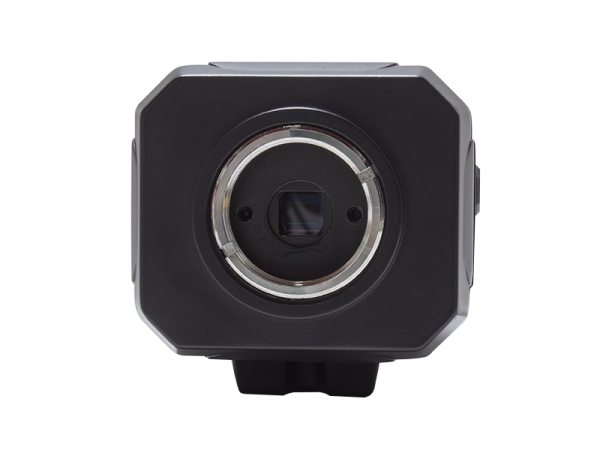

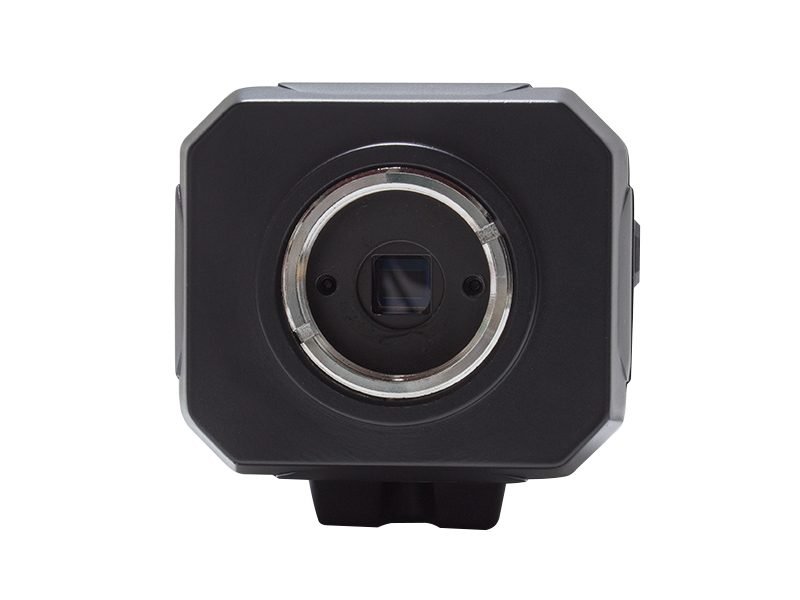

※レンズマウントはCSマウントとなります。 |
| 焦点距離 |
- |
| ズーム比 |
- |
| オートアイリス |
- |
| オートフォーカス |
- |
| 画 角 |
- |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 電動ズーム |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
- |
| 赤外線LED照射距離 |
- |
| 赤外線監視可能距離 |
- |
| ICR機能 |
有 |
| ホワイトLED |
- |
| 最低被写体照度 |
1Lux |
| 【インターフェイス】 |
| 内蔵マイク |
無 |

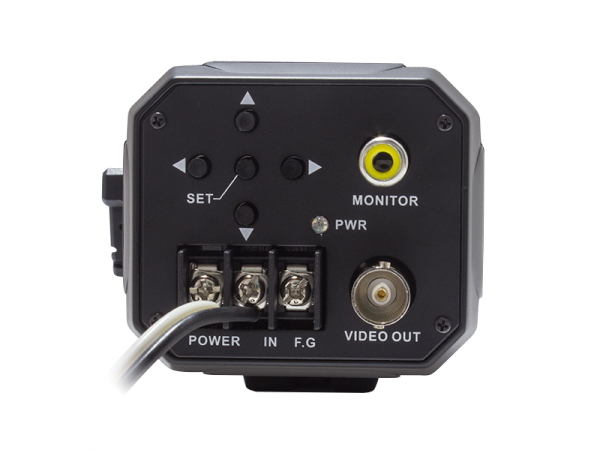

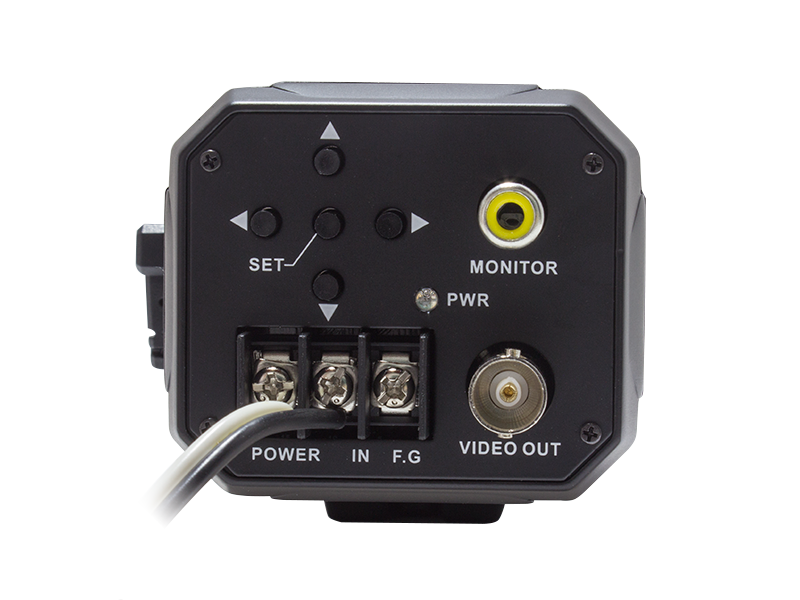

| 映像出力端子 |
EX-SDI/HD-SDI：BNCJ CVBS/AHD/CVI/TVI：RCAJ |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
本体 十字・センター操作ボタン |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語 |
| シャッター速度 |
オート ,FLICKER , 1/30 , 1/60 , 1/120 , 1/250 , 1/500 , 1/1000 ,1/2000 , 1/4000 , 1/8000 ,1/15000 , 1/30000 |
| フリッカレス機能 |
有 |
オートゲインコントロール
(AGC) |
有 （0～10段階） |
| 感度アップ(DSS) |
オフ / （×2，×4，×8，×16，×32） |
| 高画質感度アップ(ACE) |
オフ / 低 / 中 / 高 |
| DAY&NIGHT |
外部 / オート / カラー/モノクロ/※基本設定はオートとなります |
| ホワイトバランス |
オート / マニュアル |
| ノイズ低減（DNR） |
オフ / 低 / 中 / 高 |
| 霧補正 |
オフ / オン |
| 逆光補正(BLC) |
オフ / ハイライト補正 / バックライト補正 / WDR |
| デジタルズーム機能 |
有 （1.0～16.0倍） |
| ミラー機能 |
ミラー：左右反転可能 / フリップ：上下反転可能 |
| モーション機能 |
オフ / オン（4ゾーン） |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |
| 本体外形寸法 |
64（W）×120（D）×63.5（H）mm |
| 本体重量 |
約275g |
| 電 源 |
DC12V / 約320mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃～50℃ |
| 付属品 |
電源アダプター・映像変換コネクター(RCAP-BNCJ) |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
