| ■ PTZ パン・チルト EX-SDI/EX-SDI パンチルトズームカメラ |
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|
遠隔操作できるパンチルトズーム機能搭載
▲こちらの動画はパンチルトズーム(PTZ)のイメージ映像です。
左右・上下・ズーム機能で自由にカメラをコントローラーで操作することが可能です。
ズーム時には自動でピントを調整するので難しい操作をすることもありません。 |
|
▲夜間時には赤外線LEDにより明かりがなくてもハッキリと映すことができます。
機種によっては望遠に対応した赤外線LEDを搭載しており、遠くまで監視が可能になります。
※パンチルトズーム(PTZ)動作サンプル映像は【WTW-ARY883HE】の撮影映像で、本機種で撮影した映像ではございません。 |
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
|
|
■ 220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。
|
|
赤外線LED搭載
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。
▲赤外線照射で、暗闇になって見えない部分が明るくなります。 |
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合  |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
英語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります。
英語OSD画面と操作コントローラー
|
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|

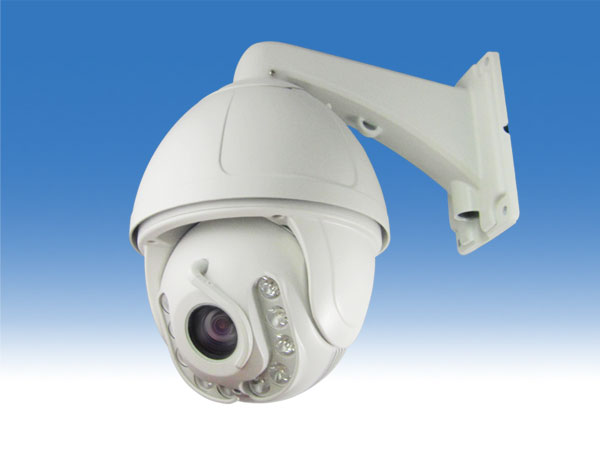

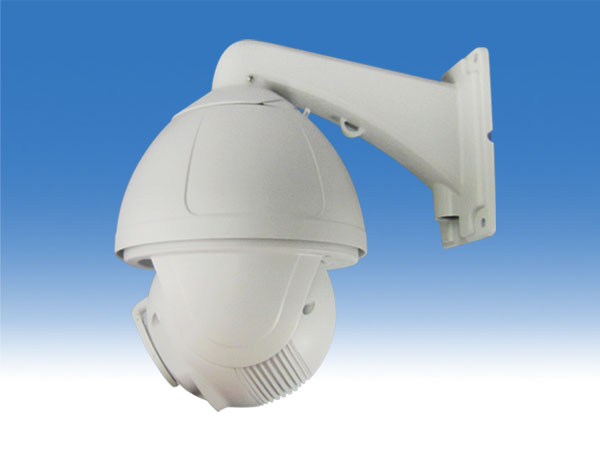

HD-SDI 220万画素 屋内外設置 ドーム型パンチルトカメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-HDY24W |
| 商品概要 |
HD-SDI 220万画素 屋内外設置 ドーム型パンチルトカメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.7インチ 220万画素Panasonic製 CMOSセンサー |
| 総画素数 |
220万画素 |
| 映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本（カラー） |
| 【レンズ】 |
| 搭載レンズ |
オートアイリス･バリフォーカルレンズ |
| 焦点距離 |
4.45〜86mmオートアイリス･バリフォーカルレンズ |
| 画角 |
水平角度約3.5〜70度 （220万画素に設定時） |
| ズーム比 |
- |
| オートアイリス |
搭載(オート/マニュアル切替え可能) |
| オートフォーカス |
- |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
搭載 |
| 光学ズーム機能 |
有り（20倍光学ズーム） |
| 電動ズーム |
搭載 |
| UTCﾊﾟﾝﾁﾙﾄｺﾝﾄﾛｰﾙ |
- |
| 本製品UTC対応ﾚｺｰﾀﾞｰ |
- |
| 【投光性能】 |
| 赤外線LED |
特殊赤外線チップLED 3個搭載 |
| 対応周波数（赤外線） |
850nm |
| 赤外線LED照射距離 |
約30m |
赤外線LED監視
可能距離 |
約15m |
| ICR機能 |
搭載 |
| ホワイトLED |
無 |
| ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
| 最低被写体照度 |
0Lux ※赤外線LED点灯時 |
| 【インターフェイス】 |
| 内蔵マイク |
無し |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
RS485(PELCO-D/PELCO-P) |
| OSDリモコン |
無 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ホワイト |

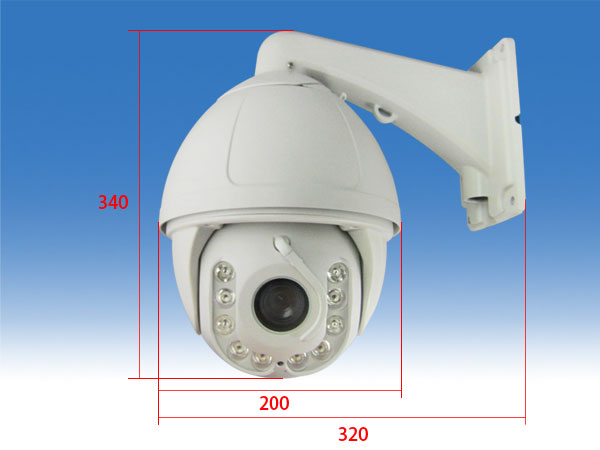

| 本体外形寸法 |
Φ200(W)×340(H)×320(D)mm |
| 本体重量 |
約4630g |
| 電 源 |
DC12V |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター、取付金具 |
| 製品保証 |
メーカー保証1年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
