| ■ 2.4GHｚデジタルワイヤレス送受信機 AT-2630AVS |
|
|
|

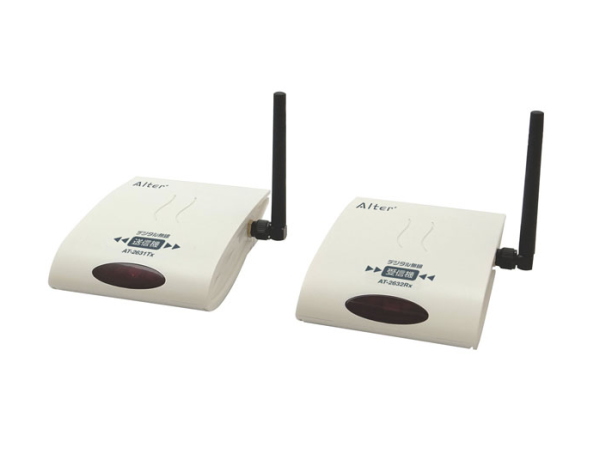

2.4GHｚデジタルワイヤレス送受信機
商品名：AT-2630AVS
特価\31,800円（税込） |
|
在庫:
|
D1解像度 最大30fpsで映像送信可能！
電波到達距離は見通しで最大200m
安心して使える"技適マーク"取得商品！ |
|
【製品特徴】
■ 2.4GHｚデジタル方式ワイヤレス送受信機セット
■ D1解像度(720x480px) 最大30FPSで無線送信
■ 送受信距離最大200M、実質木造住宅20-40M
■ 最大30コマ/秒の滑らか映像のかんたん無線カメラ
■ 日本語取扱い説明書付
セット内容
無線送信機、無線受信機、無線アンテナ、ACアダプター(DC12V 0.5A)、取扱説明書(保証書含む)その他 |
|
|
| |
| 製品紹介 |
|
■ 有線カメラ(CCTV)をワイヤレスに！
既存の有線カメラをワイヤレスに変更できるAV送受信機のセットです。
現在利用中のカメラをそのまま接続して利用する事が出来ます。
■ デジタル送信で34万画素/30フレーム(FPS)の高画質
映像送信の際、約34万画素(D1:720x480)の高画質で送信します。
また、機種では最大10フレーム(FPS)だったコマ数を最大30フレーム(FPS)で送信しますのでコマ数も有線カメラとほとんど変わりません。
※接続したカメラの解像度は720x480相当にリサイズされます。また映像送信時にデータ圧縮を行うためカメラ単独利用時よりも映像品質が低下します。
■ 電波到達距離は見通し最大200m
デジタル方式を採用する事で障害物のない見通し環境下で200mの電波送信距離を実現しました。従来の無線製品よりも電波が届きやすく遮断物の多い場所や上下階での使用にもお勧めです。木造家屋でのご利用の場合、20-40mを目安としてご利用いただけます。
※上記の電波到達距離は、メーカーが行った見通し環境での動作確認距離になっております。実際に製品を使用した場合と結果が異なる場合があります。コンクリートやへーベル材等の壁面をまたぐ場合、電波が飛ばない恐れがあります。また、設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。等差無線システムを同一箇所や近距離間で複数セットご利用の場合、電波帯域に制限があるため最大2セットまでの使用を推奨しております。
■ 画面上の表示で電波状況が見える！
受信画面の右上には現在の電波状況を知られるアンテナマークを表示する事が出来ます。
受信機の"リンク開始"ボタンをゆっくり押すと、携帯電話と同じようなアンテナマークが表示され、現在の受信状況を4段階にて表示します。
■ 電波(ワイヤレス)を安心して使える[技適マーク]取得済み
本製品は2.4GHz帯を使用した[高度化小電力データ通信システム]で電波法に基づく基準認定を受け、総務省令で定められた[技適マーク]を取得しておりますので、安心してご使用することが出来ます。
工事設計認証番号
送信機(AT-2631Tx) 204-220035 / 受信機(AT-2632Rx) 204-220037
■ 音声(ステレオ)の送信も可能
映像だけでなく、音声をステレオで送信する事も可能です。映像だけでなく音声との同時監視も可能になります。
■ 不特定多数に傍受されない！

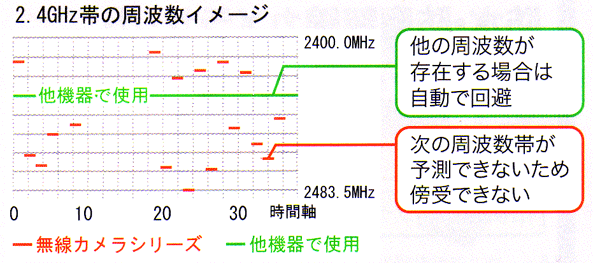

データ送信時に周波数をランダムで利用する為、送信周波数を特定することができず第三者に傍受されません。また、他の無線周波数やノイズが存在する場合は周辺を避けて空いているチャンネルを自動選択するので混信もありません。下図を参照下さい。 |
 |
|
|
|
 |

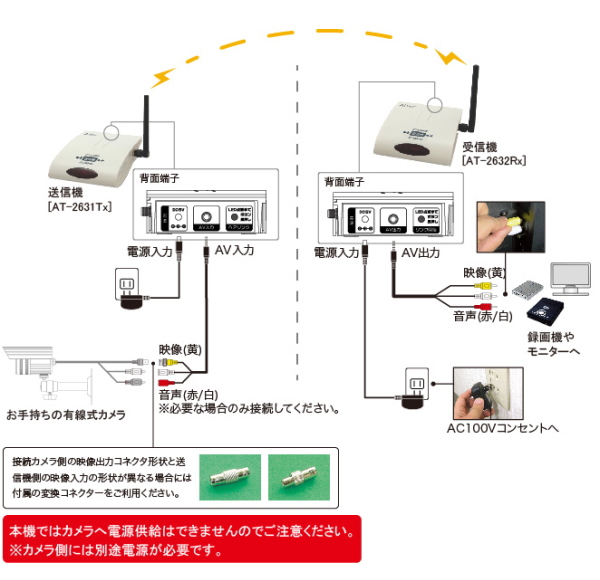

付属のアンテナを送信機/受信機の取り付けて下さい。
上記の図を参考にカメラと送信機、受信機とモニターへの配線を行ってください。
配線が終わりましたらそれぞれのACアダプターをコンセントに差し込んで電源を入れてください。
電源を入れて電波が届く上体であれば映像が映し出されます。 |
|
|
|
 |
|
3種類のコネクタ形状に対応
送信機側の映像出力端子は業務用カメラにダイレクト接続できるBNC-Jを採用。
同軸配線時の延長時には付属の変換コネクタ(BNC-J/BNC-J)を利用するだけで接続可能。
さらに家庭用カメラ(RCA-P)に対応する変換コネクタも付属しています。 |
|
|
|
|
■ こんな方にお勧め
既設のカメラ配線が途中で切れてしまった、、、
新しく配線をしなおすのが面倒
新築の家なので壁の貫通工事だけはしたくない
自宅とカメラ設置箇所が公共道路をはさんでいるので配線が不可能
モニター位置をリビングから寝室へ変えたいがこれ以上配線を伸ばせない(伸ばしたくない)
|
| |
| オプション |
|
 |
|
デジタル無線カメラ専用高利得アンテナ
商品名：ANT-01
特価：5,250(税込)
アンテナを付け替えるだけで電波の受信感度が広くなります。 |
|
【製品特徴】
■ 電波到達距離※（見通し、メーカーテスト値)
送信機/受信機片方のみ使用時：最大300m
送信機/受信機両方に使用時 最大350m
■ コネクター：SMA-R-J(メーカーオリジナル)利得：5dBi
■ 外形寸法：12Φx195Hmm
■ 重量：約25g |
|
| |
|
|
|
|
専用アンテナ延長ケーブル
商品名：AL-05（長さ5M）
価格：\5,980円
商品名：AL-10（長さ10M）
価格：\6,980円
アンテナの位置を延長できます。
ケーブルを使用すると出力強度が下がり送信距離が短くなりますので
ご利用の際は延長距離にご注意下さい。
■電波到達距離※（見通し、メーカーテスト値)
ケーブル5m 送信機/受信機片方のみ使用時：最大180m
ケーブル5m 送信機/受信機両方に使用時：最大150m
ケーブル10m 送信機/受信機片方のみ使用時：最大150m
ケーブル10m 送信機/受信機両方に使用時：最大100m
■セット内容：
ケーブル、アンテナ固定金具、金具固定用ネジセット |
|
|
|
|
 |
| |

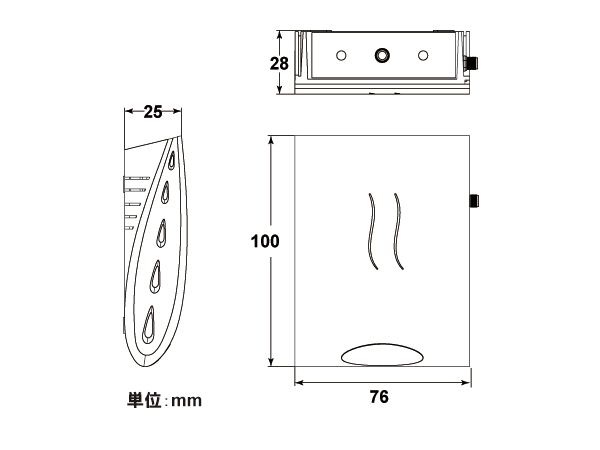

| 寸法図 |
|
 |
| |

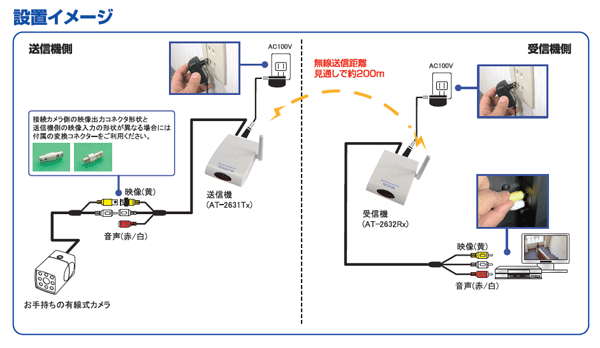

| 設置配線イメージ |
|
 |
|
|
|
電源配線について

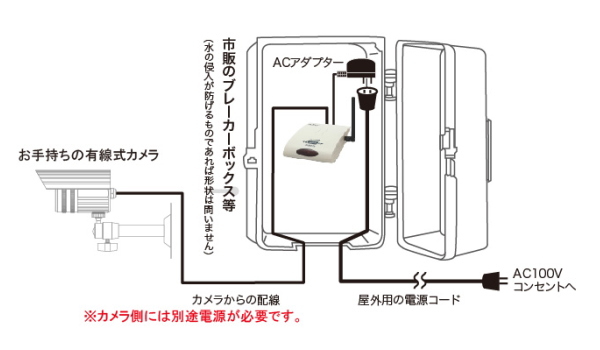

送信機を屋外に設置したい場合
設置位置の都合上、送信機が屋外になってしまう場合は、右図のように市販のブレーカーボックス等を設置し、屋外用の電源コード等を利用して送信機の近くまでAC100Vコンセントを用意し、水の浸入が無いように保護してください。
金属製ボックスの場合、通信が非常に不安定になりやす いので設置時に十分にご確認くださいボックス利用時は、フタを閉めた状態で電波送信 が行えるかをしっかりと確認してください
ご注意：カメラとACアダプター間の電源ケーブル延長はできません
電圧降下が発生する為、本機はDC側の電源延長ができない仕様となっております。 電源の延長の際は、AC100V側のコンセント電源を延長タップ等でご用意ください。 |
|
|
|
| ■ 製品仕様 ■ |
| 商品名 |
AT-2630AVS |
| カメラ |
| センサ形式 |
1/4型CMOS |
| 有効画素数 |
30万画素 (640X480) |
| レンズ |
3.6mm f2.0 |
| 音声出力 |
○(内蔵マイクより集音) |
| 画角(視野角) |
水平：53° 垂直：41° |
| 最低被写体照度 |
0Lux (赤外線撮影時) |
| 赤外線投光距離 |
最大5ｍ (LED30個) |
| 保護等級 |
IP65相当 (防水構造) |
| 電源出力端子 |
DC-J (赤) |
| 受信機 |
| 出力端子 |
映像：RCA-P(黄) 音声：RCA-P(白) 電源：DC-J(赤) |
| アンテナ端子 |
SMA-R-P オリジナル (専用アンテナを接続) |
| 映像出力解像度 |
640x480 (VGA) |
| 受信登録数 |
1台 (カメラ増設不可) |
| 保護等級 |
非防水 |
| 無線技術情報 |
| 使用周波数帯 |
2.4GHz帯 (2408MHz〜2468MHz) |
| 変調方式 |
FSK |
| スペクトラム拡散 |
周波数ホッピング方式 |
| データレート |
4Mbps 最大 |
| 映像化方式 |
MPEG-4 |
| 映像遅延 |
最大2秒 |
| 出力フレームレート |
最大30FPS |
| アンテナ利得 |
3dBi (標準付属品) |
| 通信距離 |
最大200m (見通し) |
| その他 |
| 動作温度範囲 |
-10〜＋45℃ (カメラ/受信機共に) |
| 消費電流 |
カメラ：330mA（最大）受信機：130mA(最大) |
| 消費電力 |
カメラ：2W 受信機：1.5W |
| 電源・電圧 |
DC 12V 0.5A 専用アダプター (カメラ/受信機共に) |
| 外形寸法(mm) |
カメラ：W60xH64xD178mm 受信機：W23xH88xD65mm |
| 質量(本体) |
カメラ：約300g 受信機：約125g |
| 月々の電気代* |
約65円(24時間x30日)
|
*2014 年4 月現在の東京電力の電力量料金（1kWh=25.91 円）から算出。契約内容や電力会社、
月の電気使用量により実際の単価とは異なります。
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
