| ■ スイッチング（スイッチャ）機能付き、高性能 分割器 |
|
 |
|
モーションディテクター機能搭載
4分割、2分割可能、ピクチャーインピクチャー機能付
リモコン付き、カラー4分割画面分割器
商品名：KL-QUAD101
価格：￥13,800(税込)
販売終了しました。

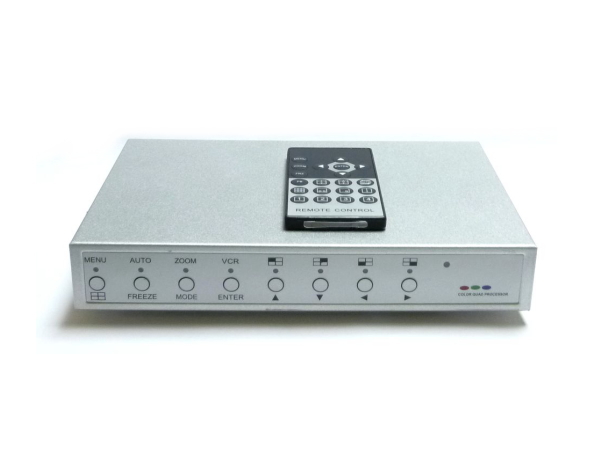

【セット内容】
1、本体×1
2、リモコン×1
3、BNC変換プラグ×5
4、ACアダプター×1
5、取扱説明書（保証書）×1 |
|
|
|
|
 |
【製品特徴】
■画面表示内容、年月日、時間、アラームイベント、ビデオロス、カメラタイトル
■カメラロスアラーム
■カメラ名前設定
■画面自動切換機能
画面自動切換機能付き、入力した映像を一定時間毎に切り換え ることができます。
■画質調整機能
カメラごとに明るさ・コントラストなどの映像を調整することができます
■拡大・静止機能
監視中のカメラ映像を拡大したり、静止させたりすることができます |
■プレイバック機能
ビデオレコーダーや監視用デジタルレコーダーなどで再生をする際、VCR INに入力させる事で4倍デジタルズームを行う事ができます。
■モーションディテクト機能 画面内に動きがあった場合にイベント履歴を残す事ができます。
■専用赤外線リモコン付き、離れた場所から操作可能
■4分割以外に、2分割の画面表示が可能です。
■1画面、自動切換え、2通りのピクチャーインピクチャー機能付
■入出力端子
入力は4入力とプレイバック用の入力が1、出力はモニター出力が1出力、分割画面固定出力が1となります。 |
|
|
|
|
 |
|
|
|

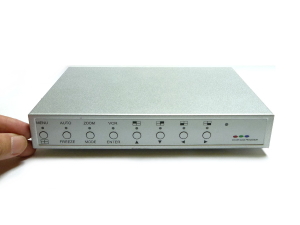

| 各部名称 |

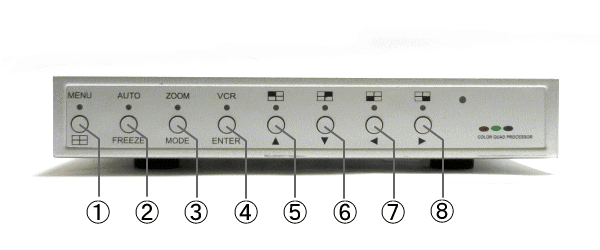

| ①リモコン受光部 |
付属リモコンの赤外線受光部 |
②分割表示ボタン
MENUボタン |
4分割画面を表示させます。（各種設定中もしくは自動切り替え動作中
の場合を除く）
1秒以上長押しでメニュー画面を表示させます。この時LED赤く点灯しま
す。再度押すとメニュー画面が消えます。各種設定時メニューボタンを
押すと一個前のメニューに戻ります。 |
③AUTOボタン
FREEZEボタン |
メニューモード以外のモードで「AUTO」ボタンを押すとLED赤く点灯して
画面自動切り替えモードに入ります。再度「AUTO」ボタンを押すと自動
切り替えモードが解除されます。
1画面もしくは4分割表示時、このボタンを押すと画面表示は一時停止し
ます。再度押すと解除されます。 |
④ZOOMボタン
MODEボタン |
カメラ画像表示中このボタンを1秒以上長押しするとズームモードに入り
ます。↑↓＋－ボタンでエリアを選択して「Enter」ボタンを押すと選択され
たエリアは4倍拡大されます。この時はLEDは赤く点灯します。再度ZOOM
ボタンを押すと解除されます。
カメラ映像表示中、このボタンを押すと画面表示はピクチャインピクチャ
PIP1→PIP2→PIP3→POP→QUADの順に表示を変えます。 |
⑤VCRボタン
ENTERボタン |
VCR INから入力される監視用デジタルレコーダーなどで再生する映像を
見ることができます。
MENU SETモードでこのボタンを設定項目を選択されます。 |
⑥カメラ１表示
↑ |
入力１からの映像だけをフル画面に表示します。
各種設定時に選択項目を移動させます。 |
⑦カメラ１表示
↓ |
入力2からの映像だけをフル画面に表示します。
各種設定時にカーソルを移動させます。 |
⑧カメラ１表示
－ |
入力3からの映像だけをフル画面に表示します。
日時等設定時に数字等の項目内容を変更します。 |
⑨カメラ１表示
＋ |
入力4からの映像だけをフル画面に表示します。
日時等設定時に数字等の項目内容を変更します。 |
| ⑩電源端子 |
電源アダプター接続端子（１２V/１A） |

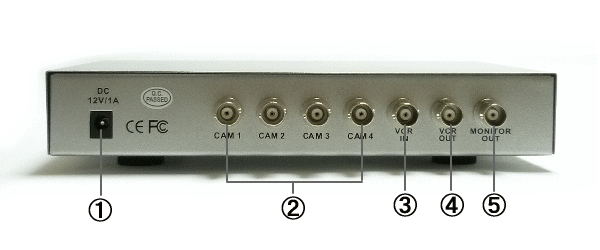

| ⑪CAM1 |
カメラ入力1（ビデオ入力１） |
| ⑫CAM2 |
カメラ入力2（ビデオ入力２） |
| ⑬CAM3 |
カメラ入力3（ビデオ入力３） |
| ⑭CAM4 |
カメラ入力4（ビデオ入力４） |
| ⑮VCR IN |
VCR入力（ビデオレコーダー接続） |
| ⑯VCR OUT |
VCR出力（ビデオレコーダー接続） |
| ⑰MON OUT |
モニター出力端子 |
|
|
|
|
 |
 |

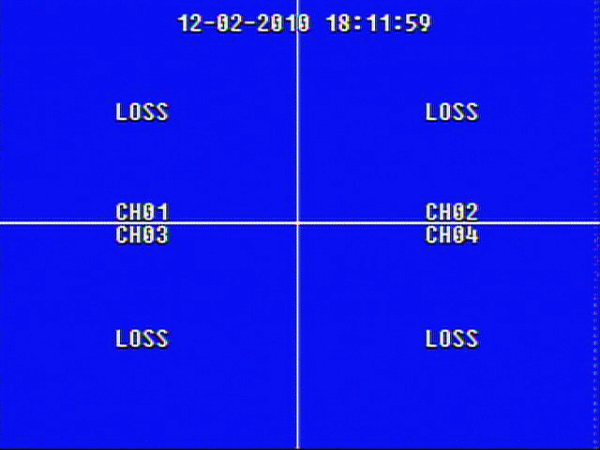

| 4分割画面 4台のカメラで同時監視 |

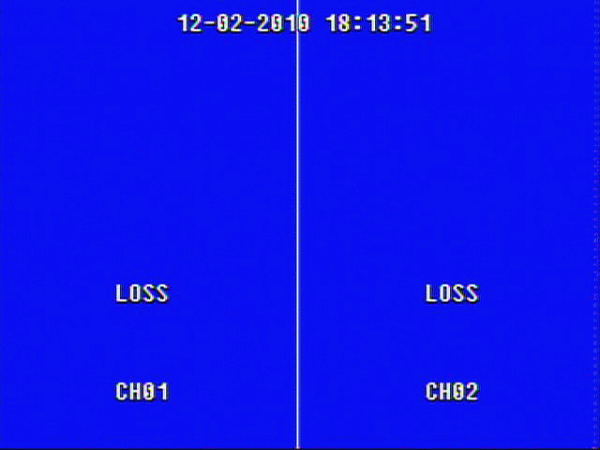

2分割画面 2台のカメラで同時監視 |
|
|
 |
 |

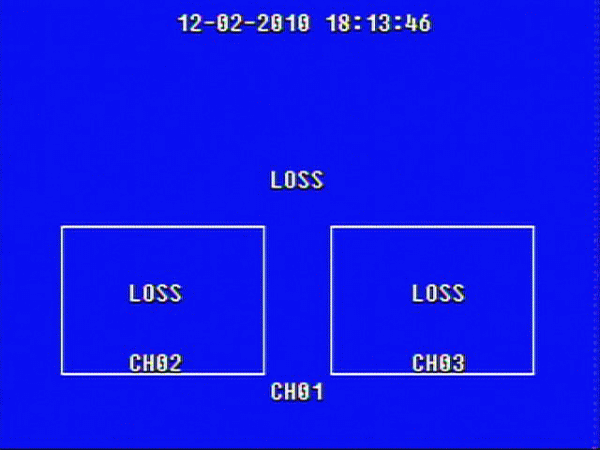

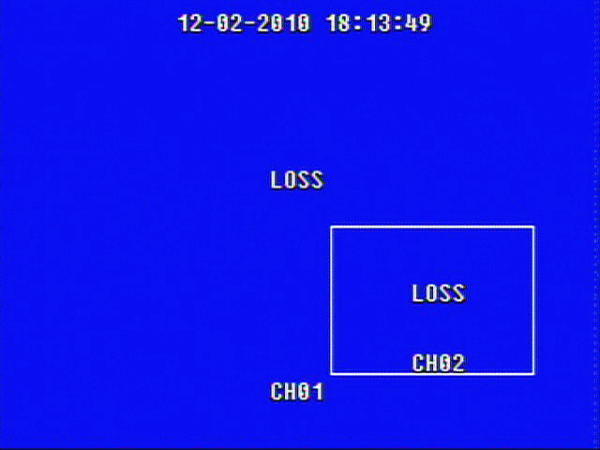

| ピクチャインピクチャ |
ピクチャインピクチャ |
|
|
|
|
| 各種設定（メインメニュー設定） |
本機の設定は、テレビやモニターに接続してモニター画面を見ながら行ってください。付属リモコンでも同様な操作ができます。
すべての設定はMENU（設定）ボタンから行います。メニューボタンを1秒以上押すとメニュー画面が表示されます。⑥、⑦（上下）ボタンで移動させ、ENTERボタンを押すとサブメニューを表示させます。メニュー画面を閉じる時あるいは前のメニュー画面に戻る時もMENUボタン②を押します。 |
 |
|
メインメニュー
TITLE SET タイトル設定
TIME/DATE 時間/日付設定
DISPLAY SET 表示設定
MOTION SET モーション設定
SYSTEM RESET システムリセット
（↑↓）：選択 （ ENTER ）：決定
|
 |
|
タイトル設定 （TITLE SET）
CH1 入力１の名前の設定
CH2 入力2の名前の設定
CH3 入力3の名前の設定
CH4 入力4の名前の設定
カメラ名前の表示：ON/OFF
「ON」に設定するとカメラの名前が画面に表示されます。 4分割時にCAM1、CAM2、CAM3、CAM4のように表示されます。
（↑↓）：選択 （－/＋）：変更 |
 |
|
時間/日付の設定（TIME/DATE）
（定期的に時間を確認してください。）
| TIME |
時間の設定 |
| DATE |
日付の設定 |
| FORMAT |
日時の表示方法の設定 |
| DISPLAY |
日時を画面表示する・しないに設定可能です。 |
（↑↓）：選択 （－/＋）：変更 |
 |
|
画面表示の設定（DISPLAY SET）
AUTOSEQ SET 画面自動切り替え設定
PIP SET ピクチャーインピクチャー設定
BOUNDARY 画面分割ラインの色の設定
BLACK（黒色）もしくはWHITE（白色）に設定できます。
SYSTEM SET TVシステムの設定通常NTSCに設定 |
 |
|
モーションの設定（MOTION SET）
MOTION SET モーション設定
ALARM HISTORY カメラ毎のアラームの鳴動履歴を見ることができます。
ALARM TIME アラームの鳴動時間の設定
0～99秒まで設定できます。 |
 |
|
システムリセット（SYSTEM RESET）
YES 出荷状態に戻ります。
NO 前のメニューに戻ります。 |
|
|
|
|
 |
|
|
|
| ■ 製品仕様 ■ |
| 商 品 名 |
KL-QUAD101 |
| 信号方式 |
NTSC |
| 画面解像度 |
NTCS：720×480 |
| 画面表示 |
4分割画面、1画面
ピクチャーインピクチャー1
ピクチャーインピクチャー2
自動切換え、ズーム
フリーズ、プレイバック |
| センサー |
信号ロスセンサー
モーションセンサー |
| モーションセンサー |
感度設定：15段階範囲設定可能 |
| 映像入力 |
VIDEO×4、VCR IN×1 |
| 映像出力 |
MONITOR×1、VCR OUT×1 |
| 日付時刻表示 |
年/月/日/時/分/秒で表示 |
| 使用温度 |
0℃～40℃ |
| 電源電圧 |
ACアダプター DC12V |
| 消費電力 |
AC100V/5W |
| 消費電流 |
300mA |
| 寸法(mm) |
210(W)×35(H)×130(D) 突起物を除く |
| 重 量 |
640g |
| 付属品 |
DC12V-ACアダプター、BNCP-RCAJ変換コネクタ×7個
赤外線リモコン、取扱説明書、保証書(1年) |
| 製品保証 |
1年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
