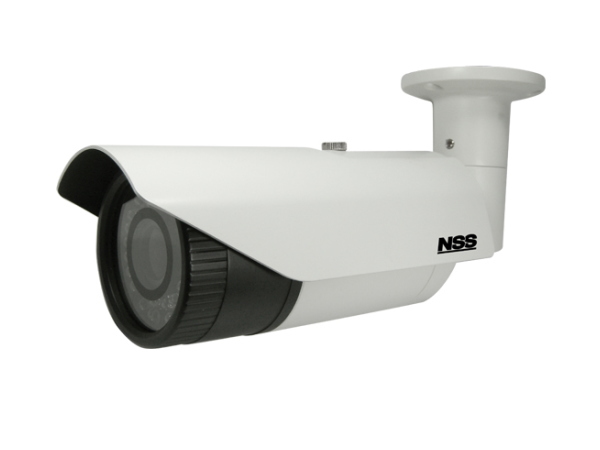

| ■ フルHD1080P 屋外用 AHDワンケーブル赤外線カメラ |
|
|
|
フルHD AHD ワンケーブル赤外線カメラ メーカーNSS
屋外用 1080P バリフォーカルレンズ 2.8-12mm
商品名：NSC-AHD942VPU-F
価格についてはお問い合わせください。 |
|
| ※電源アダプター付は別売で必要となります。 |
|
 |
|
|
|
|
この商品について問い合わせ |
|
★ 映像・電源を一本の同軸ケーブルで伝送可能なワンケーブルモデル
★ 夜間監視可能な赤外線LED搭載モデル
★ フルHD AHD対応、解像度は1920×1080（1080p）
★ 水平視野角度 約33-103度 |
|
製品特徴
■ 1080P(1920X1080）AHD ワンケーブル赤外線カメラ 屋外用
■ 夜間監視対応 AHD 屋外用 赤外線型カメラ
■ IP67規格準拠で防水、防塵性に優れています
■ 壁面/天井吊り下げ両方の取り付けに対応しています
■ 映像・電源を一本の同軸ケーブルで伝送可能なワンケーブルモデル
■ ワンケーブル時に最大300mの長距離配線に対応します。
専用電源：NSE904AVP-U（4ch）・NSE908AVP-U（8ch）使用
■ デュアルモード電源採用、ワンケーブルとしてはもちろんDC12Vアダプタからの電源供給も可能です
■ ビデオ出力が可能で、画角調整に利用出来ます
■ 2.8-12mmのオートアイリス・バリフォーカルレンズを搭載、広角から標準画角向け、水平視野角度 33〜103°
■ フルHD 1980 x1080P 25/30fpsのAHDに対応
■ 夜間監視可能な赤外線LED搭載 最大照射距離40m
■ プライバシーマスキング機能搭載
■ モーション検知機能搭載
■ 同軸ケーブル（3C以上）を使用可能
※AHD出力信号の場合、直接TVモニターに接続しても映像が出ないため、AHD対応モニター・DVRで御使用ください |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4chワンケーブル重畳ユニット メーカー NSS
商品名：NSE904AVP-U
価格についてはお問い合わせください。 |
|
 |
|
|
|
|
この商品について問い合わせ |
|
■ NSS製 ワンケーブルカメラ4台対応重畳受信ユニットです
■ AHDワンケーブル(電源重畳方式)カメラ専用の電源ユニットです
■ 5C-2Vケーブル使用時では最大300mの接続が可能です。
■ UTC対応 AHDワンケーブル(電源重畳方式)接続時に制御線不要でNSD5000AHD-H、NSD7000AHD-HシリーズのDVRからズーム/フォーカス/OSDメニューの調整まで可能
■ カメラ側に電源工事が必要でない為、 設置コストの削減ができます。
※AHD対応モニター・DVRで御使用ください |
|
|
|
|
|
|
|
|
|
|
|
|
|

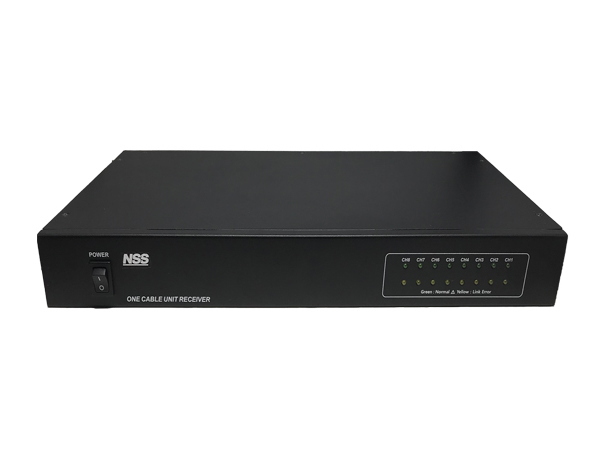

8chワンケーブル重畳ユニット メーカー NSS
商品名：NSE908AVP-U
価格についてはお問い合わせください。 |
|
 |
|
|
|
|
この商品について問い合わせ |
|
■ NSS製 ワンケーブルカメラ8台対応重畳受信ユニットです
■ AHDワンケーブル(電源重畳方式)カメラ専用の電源ユニットです
■ 5C-2Vケーブル使用時では最大300mの接続が可能です。
■ UTC対応 AHDワンケーブル(電源重畳方式)接続時に制御線不要でNSD5000AHD-H、NSD7000AHD-HシリーズのDVRからズーム/フォーカス/OSDメニューの調整まで可能
■ カメラ側に電源工事が必要でない為、 設置コストの削減ができます。
※AHD対応モニター・DVRで御使用ください |
|
|
|
|
|
 |
|
|
|
■ 同軸ケーブル一本で映像と電源が送れる
カメラの電源確保が難しい場合や長距離で使用する場合に有効
ワンケーブルユニットは、一本の同軸ケーブルで映像と電源を一つにまとめてカメラに伝達させる仕組みで、カメラ側に電源が取れない場所や、DVR(録画機)から長距離に離れている場合などに有効なシステムです。 |
|
▲ワンケーブルカメラにはBNC端子のみで映像と電源が伝達できる。 |

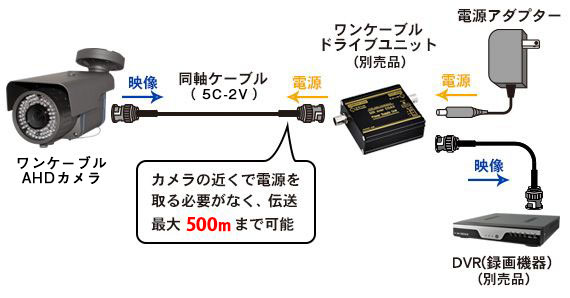

ワンケーブルユニット接続例
▲ドライブユニットから電源をカメラ側に送り、映像信号をドライブユニットが
受取り、DVR(録画機)へと出力します。
※ワンケーブルカメラには、別途ワンケーブルドライブユニットが必要となります。
|
|
■ 更に画質を高めた1080P(1920*1080)AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|

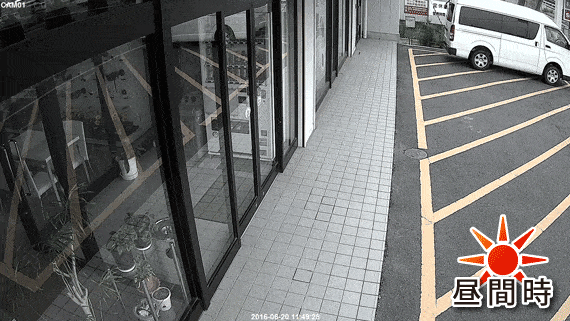

■ 赤外線LED搭載
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。
 |
|
■ 照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|

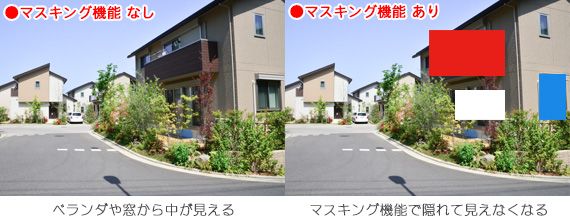

■ プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。

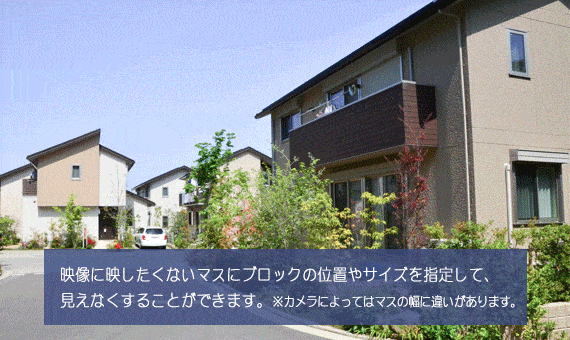

マスキング機能のイメージ
 |
|

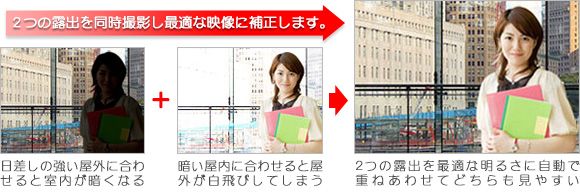

■ WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
 |
|

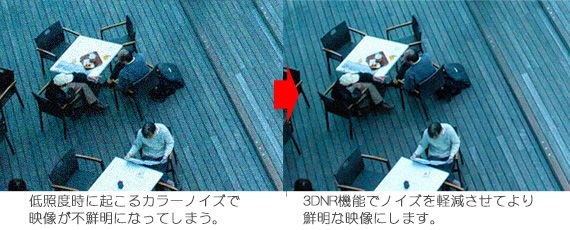

■ 3DNR機能
映像信号に混在ノイズをデジタル処理で除去します。
3DNR機能は連続する映像を分析し、ノイズとして認識したピクセルを除去することで鮮明な映像になります。
 |
|

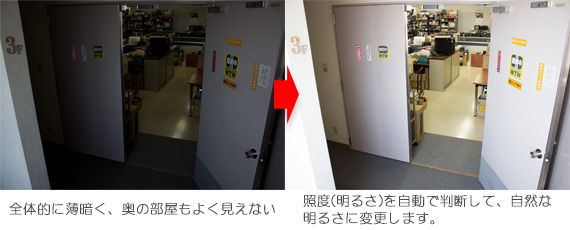

■ 感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
|
|
AHD 1080P ワンケーブル赤外線カメラ 屋外
| ■ 製品仕様 ■ |
| 型 番 |
NSC-AHD942VPU-F |
| 商品概要 |
1080P AHDシリーズ 屋外用 ワンケーブル 赤外線カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.9” 2.1M Sony CMOS
|
| 総画素数 |
|
| 映像出力形式 |
|
| 映像出力解像度 |
AHD：1920×1080（1080P）、CVBS：1280×480（1280H） |
| 走査方式 |
|
| 同期方式 |
|
| S/N比 |
52dB以上(AGC off)
|
| 水平解像度 |
- |
| 【レンズ】 |
| 搭載レンズ |
バリフォーカルレンズ |
| 焦点距離 |
f=2.8〜12mm/F1.4 |
| ズーム比 |
- |
| オートアイリス |
無 |
| オートフォーカス |
無 |
| 画 角 |
水平103.0°×垂直59.6°〜水平33.4°×垂直19.4°
|
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
非搭載 |
| 電動ズーム |
- |
| 【投光性能】 |
| 赤外線LED |
有り |
| 対応周波数（赤外線） |
850nm |
| 赤外線LED照射距離 |
最大約40m |
| 赤外線監視可能距離 |
最大約20m |
| ICR機能 |
有 |
| 最低被写体照度 |
カラー時：0.5Lux/F1.4、モノクロ時：0.05Lux
カラー感度アップ時：0.05Lux/F1.4、モノクロ感度アップ時：0.005Lux |
| 【インターフェイス】 |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| OSDリモコン |
OSD操作ボタン |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
有 |
|
シャッター速度
|
1/30(25)〜1/50,000
|
| フリッカレス機能 |
有 |
| オートゲインコントロール(AGC) |
- |
| DAY&NIGHT |
有 |
| ホワイトバランス |
- |
| ノイズ低減（DNR） |
有(CVBS：2DNR、AHD：3DNR) |
|
アナログ映像出力
|
有(OSDボタンによるAHD/アナログ切替)
|
| 霧ノイズ低減(DEFOG) |
- |
| 明暗補正(ACE) |
- |
| 逆光補正 |
- |
| WDR |
有(DWDR)
|
| コントラスト調整 |
- |
| カラーゲイン機能 |
- |
| シャープネス機能 |
- |
| モーション機能 |
- |
| プライバシーマスク機能 |
- |
| ミラー機能 |
- |
| カメラネーム |
- |
| 【電源・カメラ本体・その他】 |
| 耐水性 |
IP67
|
| 本体材質 |
アルミダイキャスト |
| 本体配色 |
ホワイト |
| 本体外形寸法 |
84.5（径）×153.3（奥）mm
|
| 本体重量 |
約710g ※取付金具含む |
| 電 源 |
デュアルモード(電源重畳方式：NSE904/908AVP-Uより供給、DC12V±30％)
|
| 冷却ファン/ヒーター |
無 |
|
消費電力
|
5.4W
|
|
消費電流
|
450mA
|
| 周辺動作温度 |
-10度〜+50度、湿度最大95％
|
| 付属品 |
カメラ取付固定ネジ |
| 製品保証 |
メーカー保証1年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
