| ■ 屋内仕様 AHD 低照度カメラ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
低照度カメラは少しの明かりでカラー監視可能
低照度カメラは夜間低照度下でもノイズの少ない映像で監視可能！
▲動画サンプルは 136万画素 低照度高感度AHDカメラ夜間の映像です。

▲136万画素低照度高感度AHDカメラの 夜間もカラー映像ですが 右の写真のように光源が無ければ映りません |
|
|
アナログシステムを利用した高画質AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
3DNR機能
映像信号に混在ノイズをデジタル処理で除去します。
3DNR機能は連続する映像を分析し、ノイズとして認識したピクセルを除去することで鮮明な映像になります。
 |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
英語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
英語OSD画面と操作コントローラー
|
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|

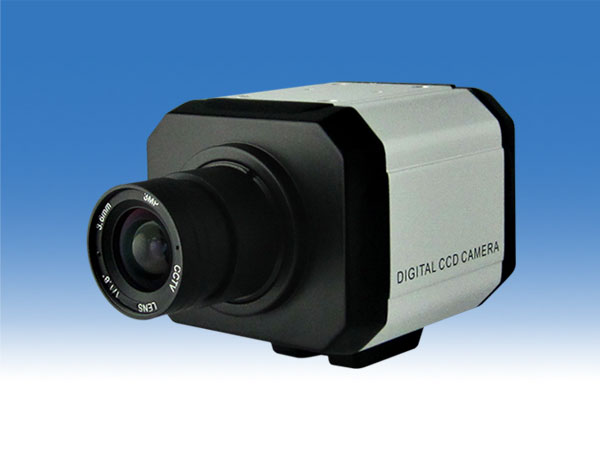

低照度 AHD 屋内用 スタンダード型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AB93NT |
| 商品概要 |
低照度 AHD 屋内用 スタンダード型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/1.8 inch 1.3Mega pixel CMOS Sensor |
| 総画素数 |
136万画素 |
| 映像出力形式 |
AHD720p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1280×720 （720P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |

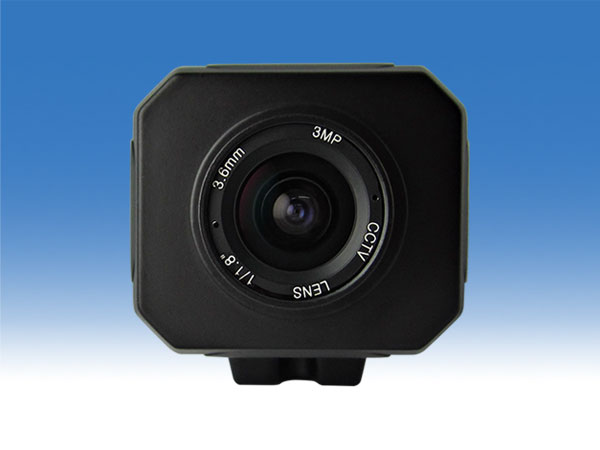

| 搭載レンズ |
3メガピクセルレンズ ※オートアイリスレンズは使用できません |
| 焦点距離 |
3.6mm |
| 画 角 |
水平角度約72度 |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
- |
| 赤外線LED照射距離 |
- |
赤外線LED監視
可能距離 |
- |
| ICR機能 |
無 |
| ホワイトLED |
- |
| ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
| 最低被写体照度 |
0.1Lux（カラー） |
| ICR機能 |
有 |
| 【インターフェイス】 |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| OSDリモコン |
- |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
英語 |
| シャッタースピード |
- |
| デジタルスローシャッター (DSS) |
- |
| フリッカレス機能 |
無 |
| オートゲインコントロール(AGC) |
- |
| DAY&NIGHT |
EXTERNA/B/W（白黒）/COLOR/AUTO
※本製品はEXTERNA設定してください |
| ホワイトバランス |
- |
| ノイズ低減（DNR） |
3DNR - AUTO/MANUAL（15段階レベル調整可能 ） |
| 霧ノイズ低減(DEFOG) |
- |
| 明暗補正(ACE) |
- |
| 逆光補正 |
- |
| D-WDR |
- |
| デジタルズーム機能 |
5段階デジタルズーム可能 |
| 明度調節機能 |
- |
| 彩度調節機能 |
AUTO/MANUAL（15段階レベル調整可能） |
| シャープネス機能 |
- |
| 映像反転機能 |
左右反転可能 |
| モーション機能 |
OFF / ON（4エリア設定可能）
※OFFの状態ではセンサーライトは動作しません |
| プライバシーマスク機能 |
OFF / ON（4エリア設定可能） |
| カメラネーム |
- |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ガンメタル・ブラック |
| 本体外形寸法 |
64（W）×105（D）×64（H）mm |
| 本体重量 |
約348g |
| 電 源 |
DC12V / 約100mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
