| ■ 265画素 1080P 屋内用 AHD スタンダード型カメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
|
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
|
|
接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
|

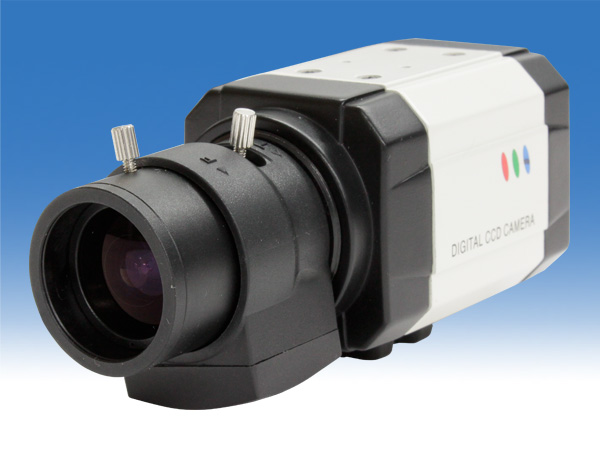

WTW-AB95HJ
|
|
|
|
265万画素AHD 屋内用スタンダード型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AB95HJ |
| 商品概要 |
265万画素 AHDシリーズ 屋内 ボックス型カメラ |
| カメラハードウェア性能 |
| 撮像素子 |
1/3 inch 2Mega pixel Sony CMOS Sensor |
| 総画素数 |
265万画素 |
| 映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |

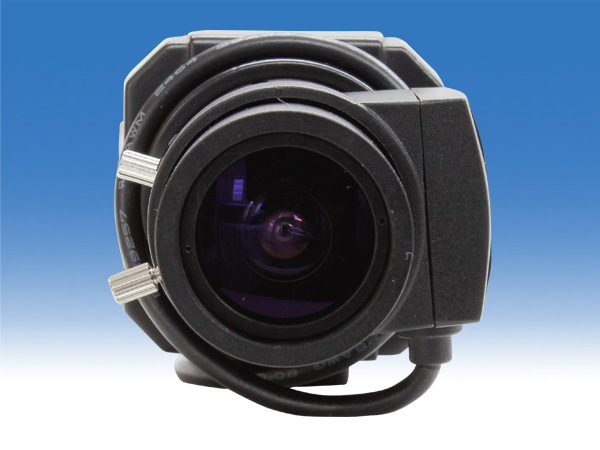

| レンズ |
| 搭載レンズ |
DC駆動 CSマウントレンズ対応 |
| 最低被写体照度 |
0.8Lux F1.4 |
| ズーム比 |
- |
| オートアイリス |
有 |
| 画角 |
- |
| 投光性能 |
| 赤外線LED |
非対応 |
| 赤外線照射距離 |
- |
| 赤外線監視距離 |
- |
| 対応周波数（赤外線） |
- |
| ICR機能 |
- |
| 最低被写体照度 |
- |
| インターフェース |

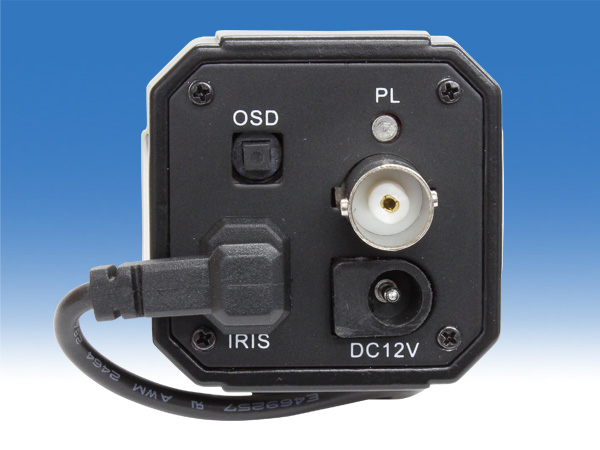

| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
カメラ内蔵一体型 十字・センター操作ボタン |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
日本語 |
| シャッタースピード |
- |
| デジタルスローシャッター (DSS) |
OFF / AUTO（×2，4，6，8，10，15，20，25，30） |
| フリッカレス機能 |
有 |
| オートゲインコントロール(AGC) |
有 （1～15） |
| DAY&NIGHT |
EXT AUTO COLOR B/W (EXTで使用) |
| ホワイトバランス |
AWB ATW AWC→SET INDOOR OUTDOOR MANUAL |
| ノイズ低減（DNR） |
2DNR（OFF / LOW / MIDDLE / HIGH）
3DNR（OFF / LOW / MIDDLE / HIGH） |
| 霧ノイズ低減(DEFOG) |
有 |
| 逆光補正 |
OFF / BLC（1エリア設定） / HSBLC（4マスクエリア設定可能） |
| D-WDR |
OFF / ON(8段階レベル調整可能 ) |
| ミラー機能 |
上下左右反転可能 |
| モーション機能 |
OFF / ON（4エリア設定可能） |
| プライバシーマスク機能 |
OFF / ON（4エリア設定可能） |
| 電源・カメラ本体・その他 |
| 本体材質 |
アルミニウム |
| 本体配色 |
アイボリー＆ブラック |

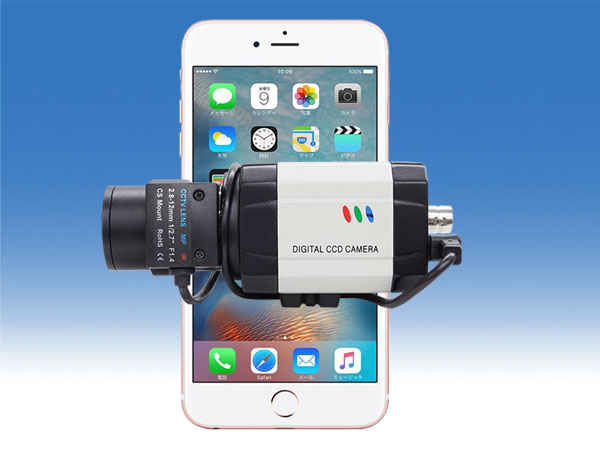

| 本体外形寸法 |
43（W）×76（D）×47（H）mm （レンズ含まず） |
| 重 量 |
142g （レンズ含まず） |
| 周辺動作温度 |
-10℃～50℃ |
| 電 源 |
DC12V / 約180mA |
| 付属品 |
電源アダプター |
| 【接続可能な機器】 |
| 種類 |
265万画素(1080P)AHD信号入力可能なDVR(録画機)
・映像分割機・コンバーター等 |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
