| ■ AHD 特殊カメラ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
アナログシステムを利用した高画質AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
英語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります。
英語OSD画面と操作コントローラー
|
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|

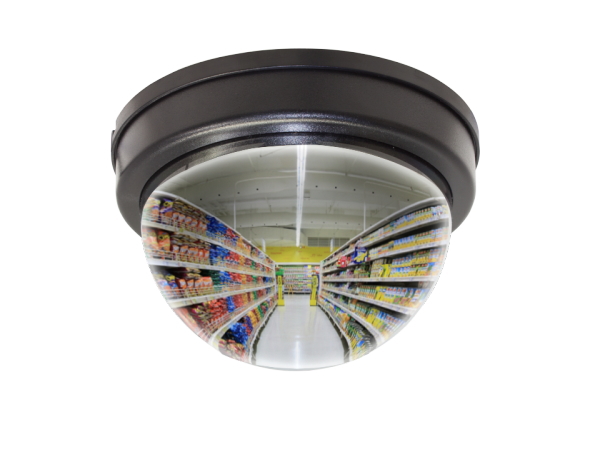

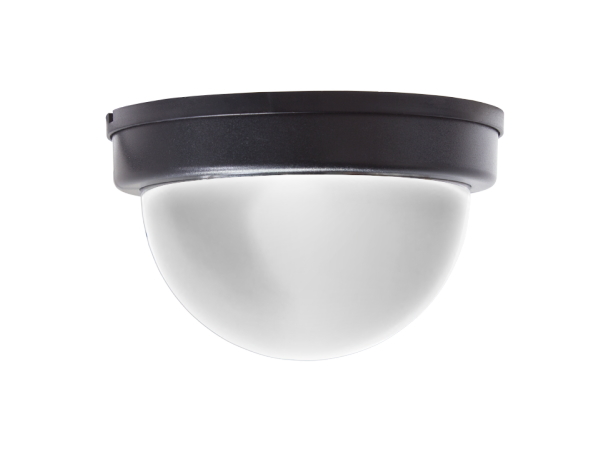

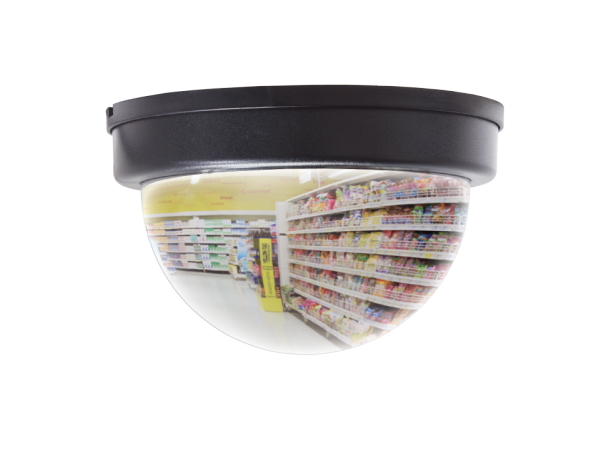

136万画素AHDシリーズ 屋内 ミラー仕様ドーム型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-ADK1215NE |
| 商品概要 |
136万画素AHDシリーズ 屋内用 特殊ミラードーム型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/3 inch 2Mega pixel Sony AHD CMOS Sensor |
| 総画素数 |
136万画素 |
| 映像出力形式 |
AHD720p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1280×720（720P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1000TV本 |
| 【レンズ】 |
| 搭載レンズ |
2メガピクセル対応ボードレンズ |
| 焦点距離 |
3.6mm |
| ズーム比 |
- |
| オートアイリス |
搭載 |
| オートフォーカス |
- |
| 画角 |
水平角度約72度 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 可動範囲 |
- |
| 電動ズーム |
- |
| UTCﾊﾟﾝﾁﾙﾄｺﾝﾄﾛｰﾙ |
- |
| 本製品UTC対応ﾚｺｰﾀﾞｰ |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
850nm / 940nm |
| 赤外線LED照射距離 |
- |
赤外線LED監視
可能距離 |
- |
| ICR機能 |
搭載 |
| ホワイトLED |
無 |
| ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
| 最低被写体照度 |
1Lux |
| 【インターフェイス】 |
| 内蔵マイク |
無し |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
- |
| OSDリモコン |
ケーブル一体型(十字・センター操作ボタン) |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
英語 |
| シャッタースピード |
- |
| デジタルスローシャッター (DSS) |
オフ / オート（X2・X4・X6・X8・X10・X15・X20・X25・X30） |
| フリッカレス機能 |
- |
| オートゲインコントロール(AGC) |
- |
| DAY&NIGHT |
EXT/B/W（白黒）/COLOR/AUTO※本製品はEXTに設定してください |
| ホワイトバランス |
ATW /AWC-SET /INDOOR /OUTDOOR /MANUAL /AWB |
| ノイズ低減（DNR） |
2DNR(MIDDLE，HIGH，OFF，LOW)
3DNR(MIDDLE，HIGH，OFF，LOW) |
| 霧ノイズ低減(DEFOG) |
有 |
| 明暗補正(ACE) |
有 |
| 逆光補正 |
OFF / BLC（1エリア設定） / HSBLC（4マスクエリア設定可能） |
| D-WDR |
OFF / ON（8段階レベル調整可能) |
| デジタルズーム機能 |
無 |
| 明度調節機能 |
- |
| 彩度調節機能 |
- |
| シャープネス機能 |
- |
| ミラー機能 |
上下左右反転可能 |
| モーション機能 |
OFF，ON(4エリア) |
| プライバシーマスク機能 |
OFF，ON(4エリア) |
| カメラネーム |
- |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
プラスチック |
| 本体配色 |
本体：ブラック カバー：ミラー |
| 本体外形寸法 |
Φ122（W）×75（H）mm |
| 本体重量 |
約330g ※取付金具含む |
| 電 源 |
DC12V / 約130mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃～50℃ |
| 付属品 |
電源アダプター、 カメラ取付ビス |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
