| ■ AHD ミニチュアカメラ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
フルHDを超える400万画素AHD
200万画素のフルハイビジョン画質を超え、さらに綺麗な画質へ
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。
さらに本製品では220万画素のフルハイビジョン画質を超えた、超高画質の400万画素モデルです。
より細かく、よりシャープな映像録画か可能になり、証拠能力を高めることが可能です。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの約7倍以上画素数を持つAHDカメラでは、アナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|

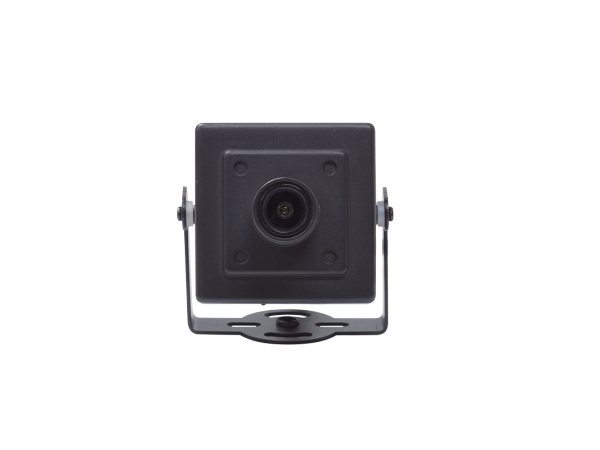

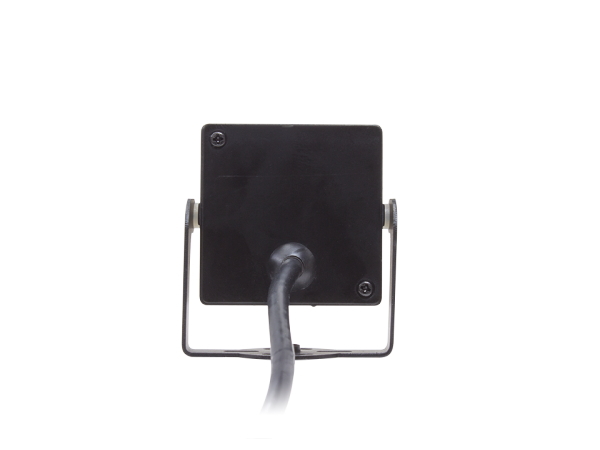

手のひらサイズの高画質/高性能カメラ
少スペース運用や、目立たせない監視向け
超小型サイズの高性能・高画質ミニチュアカメラで、防犯からホビーまで様々な用途でご利用になれます。
従来の監視カメラとは違い、筐体を極限まで小型化しているので、美術館や水族館など、内装が施されている室内空間に溶け込みやすく、カメラの存在感を最小限に抑えます。
小型カメラの特徴と利用シーン
小型カメラはカメラの威圧感があると困る場所や、相手に知られずに証拠を集めたい時に便利なカメラです。
設置に工事が必要ないので、壁に穴を開けられない環境でも気軽に導入することができます。
 |
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
AHD 超小型カメラ 400万画素 小型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AHM84YJ-3 |
| 商品概要 |
400万画素AHDシリーズ
屋内専用 ボードレンズ搭載 ミニチュアカメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.9 inch 4Mega pixel Sony AHD CMOS Sensor |
| 総画素数 |
2560×1440 |
| 映像出力形式 |
AHD1440p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：2240×1680（1440P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
ボードレンズ |
| 焦点距離 |
3.6mm |
| 画角 |
水平角度約80度 |
| ズーム比 |
- |
| オートアイリス |
- |
| オートフォーカス |
- |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 可動範囲 |
- |
| 電動ズーム |
- |
| UTCﾊﾟﾝﾁﾙﾄｺﾝﾄﾛｰﾙ |
- |
| 本製品UTC対応ﾚｺｰﾀﾞｰ |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
850nm |
| 赤外線LED照射距離 |
- |
赤外線LED監視
可能距離 |
- |
| ICR機能 |
- |
| ホワイトLED |
無 |
| ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
| 最低被写体照度 |
1Lux |
| 【インターフェイス】 |
| 内蔵マイク |
無し |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
- |
| OSDリモコン |
ケーブル一体型(十字・センター操作ボタン) |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッタースピード |
- |
| デジタルスローシャッター (DSS) |
オフ / オート（X2・X4・X6・X8・X10・X15・X20・X25・X30） |
| フリッカレス機能 |
搭載 |
| オートゲインコントロール(AGC) |
15段階 |
| DAY&NIGHT |
EXT / オート / カラー / 白黒
※本製品はEXTに設定してください |
| ホワイトバランス |
ATW / AWB / マニュアル / OUTDOOR
/ INDOOR / AWC→SET |
| ノイズ低減（DNR） |
2DNR(MIDDLE，HIGH，OFF，LOW)
3DNR(MIDDLE，HIGH，OFF，LOW) |
| 霧ノイズ低減(DEFOG) |
オフ / オン / オート（グラデーション2段階） |
| 明暗補正(ACE) |
- |
| 逆光補正 |
OFF / BLC（1エリア設定）
/ HSBLC（4マスクエリア設定可能） |
| D-WDR |
OFF / ON（8段階レベル調整可能) |
| デジタルズーム機能 |
無 |
| 明度調節機能 |
- |
| 彩度調節機能 |
- |
| シャープネス機能 |
OFF / オート（レベル0〜10）- |
| ミラー機能 |
ROTATE（上下反転）/MIRROR（左右反転）/
V-FLIP（上下左右反転） |
| モーション機能 |
OFF / ON（4エリア設定可能） |
| プライバシーマスク機能 |
OFF / ON（4エリア設定可能） |
| カメラネーム |
英数字 最大15文字入力可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |
| 本体外形寸法 |
42（W）×42（H）×39（D）mm
取付金具含まず、突起物含む |
| 本体重量 |
約170g ※取付金具含む |
| 電 源 |
DC12V / 約300mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付基台 |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
