| ■ 265画素 1080P 屋外用 AHD センサーライトカメラ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
  |
|
|
|
更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
"誤点灯"を抑えるダブル検知システム搭載
業界初の”動き”と”熱の動き”を検知してセンサーライトが点灯！
現在主流のセンサーライトカメラは映像に”動き”を感知して点灯するモーションセンサー式、または人の体温で"熱の動き"を検知して点灯する人感センサー式の2つが一般的ですが、”動き”のみを検知するモーションセンサー式では人以外にも風で揺れる木や雪など、動くものすべてに検知し、”熱の動き”を検知する人感センサー式では夏場や冬場など気温の影響で正しく検知できず、誰もいないときでも”誤点灯”してしまう場合がありました。 |
|
▲ホワイトLED |
|
|
”業界初”の「画像の動き」に反応するモーションディテクション機能と、 「熱の動き」に反応する人感センサー機能。
この2つの機能を持った、 ダブル検知システム搭載で”無駄な点灯”を防ぎます。
玄関先や駐車場など設置場所のセンサーライト代わりにもなります。
※センサーライトは夜間のみ点灯します |
|
▲検知範囲の設定をリモコンでカンタン設定 |
|
|
警告音声をご希望の音声に変更できます
警告音声を用途や設置場所に合わせてご希望の音声に変更することが出来ます。

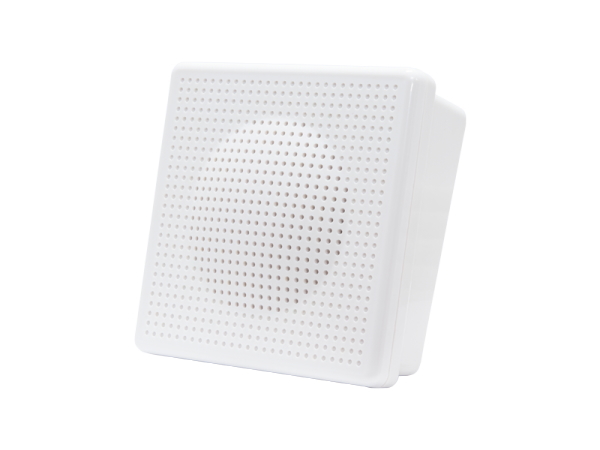

動きを検知すると警告音声がスピーカーから侵入者に対して警告音声を鳴らすことができますが、 この警告音声をお客様の希望する警告音声データに入替えすることが可能です。
データは拡張子が【wav】で【20秒間まで】の音声データを送って頂くと弊社で書き込みさせていただきます。 |
|
 |
|
|

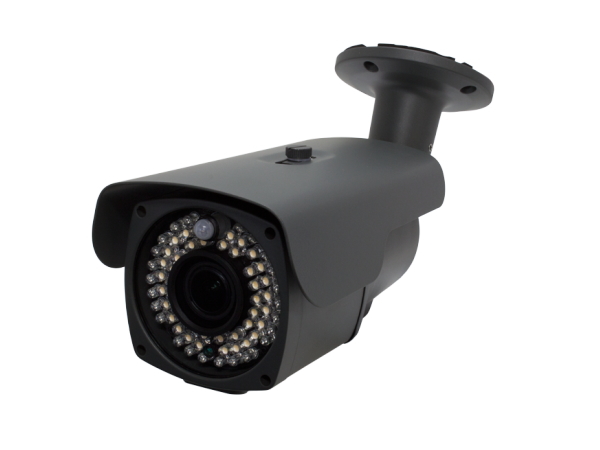

”動き”と”熱の動き”のダブル検知でホワイトLEDが発光
 |
|
赤外線LED搭載
赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
▲赤外線照射で、暗闇になって見えない部分が明るくなります。赤外線光で暗い場所も白黒で撮影可能です。
 |
|
ホワイトLED搭載
モーション式センサーライトで防犯効果を高める
モーションセンサーと連動して映像の動きを検知して、カメラ前面部に搭載されたホワイトLEDが点灯し、カメラの存在をアピールして防犯効果を高めます。
玄関先や駐車場など設置場所のセンサーライト代わりにもなります。
※モーション式センサーライトは昼夜問わず点灯します。
モーションセンサーライトでカメラの存在感と威圧感で犯罪抑止！
 |
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
|
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
| WTW-ASL543MP-VO |
|
|
|
AHDセンサーライト防犯カメラ 屋外赤外線カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-ASL543MP-VO |
| 商品概要 |
音声発報機能搭載265万画素AHDシリーズ
屋外防滴仕様 センサーライトカメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/3 inch 2Mega pixel CMOS Sensor |
| 総画素数 |
265万画素 有効画素数220万画素 |
| 映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
メガピクセル対応オートアイリスバリフォーカルレンズ |
| 焦点距離 |
2.8〜12mm |
| ズーム比 |
約4倍 |
| オートアイリス |
有 |
| 画 角 |
水平角度約28〜100度 |
| 【投光性能】 |
| 赤外線LED |
Φ5mm 850nm 赤外線LED 24個 |
| 対応周波数（赤外線） |
940mm / 850nm |
| 赤外線LED照射距離 |
約15m |
赤外線LED監視
可能距離 |
約8m |
| ICR機能 |
有 |
| ホワイトLED |
Φ5mm ホワイトLED 42個
※センサーライト機能はモーション（動き検知）機能がONの状態で、暗い環境下の場合に動作します |
| ホワイトLED照射距離 |
約20m |
ホワイトLED監視
可能距離 |
約15m |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| ICR機能 |
有 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |
| 映像出力端子 |
BNCJ端子／RCAJ端子
※RCAJ端子ではOSDメニューの操作は行えません。 |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| OSDリモコン |
ケーブル一体型 十字・センター操作ボタン 又はラクラクリモコン |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
日本語 |
| シャッタースピード |
- |
| デジタルスローシャッター (DSS) |
OFF / AUTO（×2，4，6，8，10，15，20，25，30） |
| フリッカレス機能 |
無 |
| オートゲインコントロール(AGC) |
15段階（AGC） |
| DAY&NIGHT |
EXT / カラー / 白黒 / オート
※本製品はEXTに設定してください |
| ホワイトバランス |
ATW/AWC-SET/室内/室外/マニュアル/AWB |
| ノイズ低減（DNR） |
2DNR（OFF / LOW / MIDDLE / HIGH）
3DNR（OFF / LOW / MIDDLE / HIGH） |
| 霧ノイズ低減(DEFOG) |
オフ /オート |
| 明暗補正(ACE) |
無 |
| 逆光補正 |
OFF / BLC（1エリア設定） / HSBLC（4マスクエリア設定可能） |
| D-WDR |
オート / オフ / オン 0〜8段階 |
| デジタルズーム機能 |
無 |
| 明度調節機能 |
- |
| 彩度調節機能 |
- |
| シャープネス機能 |
- |
| 映像反転機能 |
上下左右反転可能 |
| モーション機能 |
OFF / ON（4エリア設定可能）
※OFFの状態ではセンサーライトは動作しません |
| プライバシーマスク機能 |
OFF / ON（4エリア設定可能） |
| カメラネーム |
- |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ガンメタル・ブラック |
| 本体外形寸法 |
114(W)×113(H)×190(D)mm ※寸法には取付金具は含みません |
| 本体重量 |
約900g ※取付金具含む |
| 電 源 |
DC12V |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |

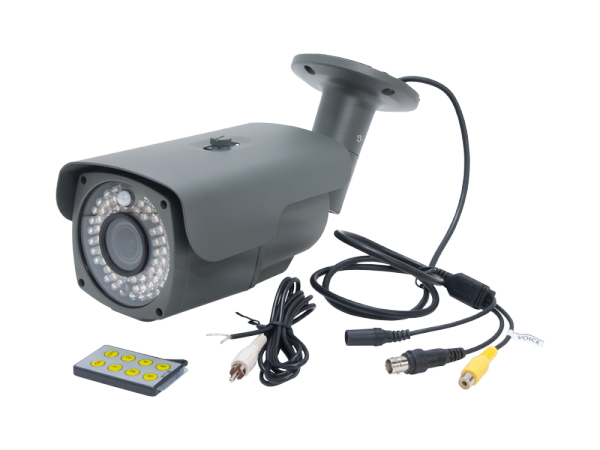

| 付属品 |
電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
