| ■ 高性能 ハイブリッド 16CH HDDレコーダー |
|
保証期間
3年間
（HDD搭載製品はHDD2年保証）
|
|

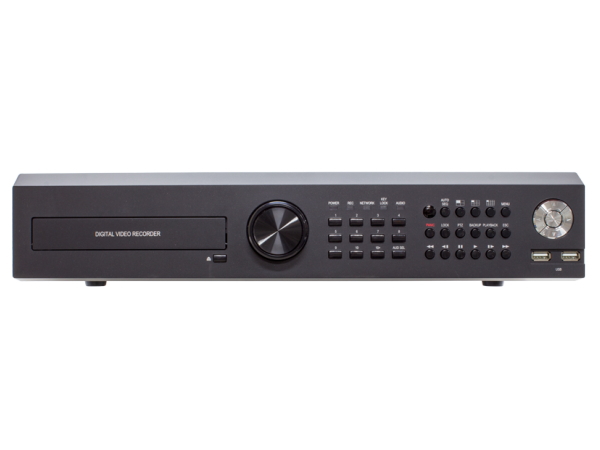

ハイブリッドレコーダー 16ch対応 デジタルビデオレコーダー(DVR)
商品名：WTW-DEAP519F（2TB標準搭載）
特価\268,000円（税込）〜 |
|
【付属品】
ACアダプター（ACコード付）・CD-ROM・説明書・USBマウス |
|
 |
|
|
|
|
| この商品について問い合わせ |
|
★ EX-SDI・HD-SDI・3G-SDI・AHD・IP・CVBSカメラが接続可能
★ 超高画質HD-SDIレコーダー
★ PC・スマホ対応！遠隔監視機能搭載！
★ 高画質信号に対応しつつ従来のアナログカメラにも対応しているので、既存のカメラもご利用になれます |
|
【製品特徴】
■ 16CH入力対応 ハイブリッドレコーダー 〜16台までの防犯カメラを接続可能
■ HD-SDI・EX-SDI・AHD・IP・アナログ(CVBS) どれでも接続可能
■ 最大400万画素の映像入力が可能！
※AHDカメラは220万画素モデルのみ
■ IPカメラ入力対応モデル
■ 400万画素の入力時は各チャンネル25fps、200万画素の入力は各チャンネル最大30fpsまで設定可能
■ 音声入力4チャンネル対応
■ HDDは最大4台接続可能、32TBまで搭載可能
■ HDMI・VGAの両方のディスプレイ出力端子を採用
■ セキュリティーパスワード機能を搭載
■ インターネットを使用した 遠隔監視対応
■ USBフラッシュメモリーで映像バックアップ可能
■ PC・スマートフォン・iPadでの遠隔監視可能
■ マルチ言語OSD 日本語メニュー対応
■ リモコン（付属）・USBマウス（付属）での操作が可能
■ 製品保証期間：2年間 日本語取扱い説明書付
【ご注意】
インターネット回線を利用して遠隔監視を行う場合、 カメラやレコーダーに設置する回線はグローバルIPアドレスである必要がございます |
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
EX-SDIモード 最繊細400万画素に対応
フルハイビジョンサイズを超えた高解像度のEX-SDI監視撮影が可能
220万画素のフルハイビジョン高画質撮影に対応のカメラの約2倍以上の画素数で、”より鮮明”な映像を撮影することができます。
画素数が増えることにより、より細かい映像を残すことが可能になり、デジタルズームをしても映像が荒れにくくなります。 |
|
 |
|
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高150mまででしたが、
EX-SDI対応カメラでは伝送距離を最大350mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
 |
|
■ 更に画質を高めた220万画素
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
動きをキャッチして録画する
モーション録画機能で動きを検知
モーション録画(動体検知機能)は、カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
常時録画と比べ、動きを検知した時のみの録画なので、映像確認がしやすく、ハードディスクの容量も少なくすることが可能です。 |
|
▲モーション検知の仕組み
(※機種によって設定範囲が違います) |
|
|
モーション録画機能で動きを検知
▲ムービを再生するをクリックすると再生します。
|
|

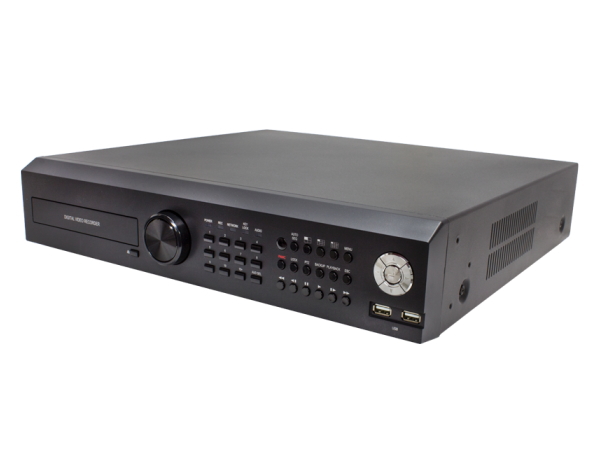

録画機本体について

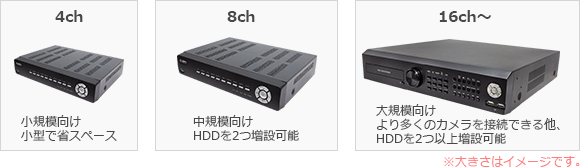

カメラ接続できるチャンネル数と録画機の大きさ
カメラの接続台数は4台・8台・16台・32台の4種類があり、接続数によって録画機の大きさも変わってきます。
4chは小型の録画機が多くご家庭や小型の店舗向き。16CH中型店舗向き。16ch以上は大型店舗や建物全体の監視に向いた大きさとなっています。
また大型ボディの特徴としてHDDを複数台入れることができるため、長時間録画や多くのカメラ映像を残す用途に最適です。 |
|
■ HDMI・D-SUBのモニター映像出力
モニター映像出力はHDMIを標準搭載。
機種によってはD-SUB出力にも対応しており、用途に合わせたモニターをお使いいただけます。（※D-SUB接続の場合。規格上画質が制限されているため、高画質でご利用いただくにはHDMI接続を推奨します。） |
|
 |
|
|
録音機能
■ 映像と音声を同時記録
録音対応カメラや、外付けマイクとDVRを接続して、映像と音声を同時記録できます。
オフィスや会議室など、会話の内容を記録する場合に使用します。
 |
|
|
録画機の機能・操作について

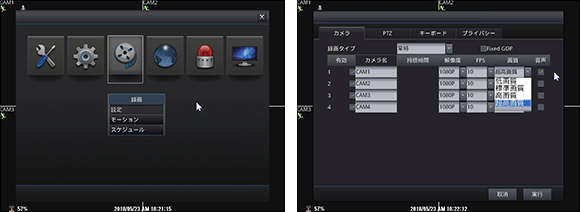

■ 見やすい操作画面
シンプルでわかりやすい画面設計（GUI）を採用しており、初めてお使いになられる方でも安心してお使いいただけます。操作にはマウスを使用するのでパソコンのような操作性です。
また録画機の操作画面は日本語で統一されています。 |
|
 |
■ 遠隔操作画面も同じ操作性なので戸惑わない
Windows標準ブラウザ「インターネットエクスプローラー」を使用し、再生時の操作画面もフルスクリーンで無駄なく表示。
大きなモニターをご使用いただければ、高画質な性能を引き出しての操作が可能です。
また、遠隔監視用の操作画面も日本語でわかりやすい画面になっています。 |
|
 |
|
|
■ セキュリティー
録画機の操作にパスワードが設定されているので第三者の操作を防止します。
ユーザーごとに与える権限を設定できるので、マスター権限を限定することができ安全性を高めます。 |

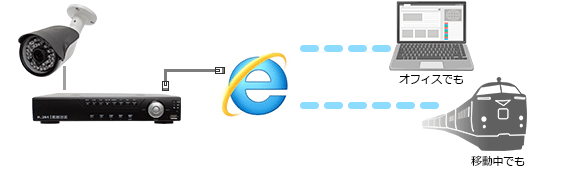

■ ネットワーク経由の遠隔リモート操作
ネットワークに接続することで離れた場所からも監視と操作が可能です。
操作画面にはパスワードが必要なので安全性が高いです。
|
■ オートシーケンスモード（カメラ4台の場合）
オートシーケンスモードとは各チャンネルの映像を数秒間隔で自動的に切替える機能です。
1台1台録画機の操作をする必要がないため。録画機の操作が困難な場所や監視する規模が大きい場合に最適です。
機種によって1分割・4分割・9分割・16分割で指定した秒数間で切替えが可能です。 |
■ 録画モード
録画機には、常時録画・スケジュール録画・モーション録画の3つの録画モードが搭載されています。 |
■ スケジュール録画とは
留守の時だけ・夜間だけ等、日時と録画方法を指定して録画する機能です。
スケジュールは1時間単位で指定することができ、祝日設定も可能です。
■ モーション録画とは
カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
動きを検知する範囲や検知する動きの大きさを予め指定できるので、環境に合った設定をすることができます。 |
|
▲モーション検知の仕組み
(※機種によって設定範囲が違います) |
■ ビデオロス
カメラからの信号が途絶えて、映像がでなくなった場合ににエラーを表示したり、管理者に通知を出す機能が搭載されています。
ビデオロスとはカメラの故障等によりカメラとの通信が途切れた時のことを指しています。 |
■ メール通知機能
モーション検出に反応があった時や、カメラやHDDに異常があった時等、管理者にメールで通知する機能が搭載されています。 |
|
|
バックアップ機能

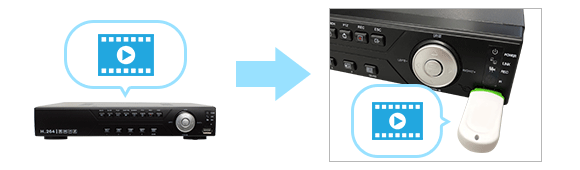

■ 録画データのバックアップ

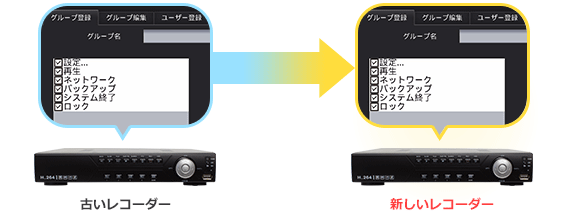

■ 録画機の設定をバックアップ
録画機を買い替えた際、同型の機種に限り設定をバックアップし引き継ぐことができます。
|
|

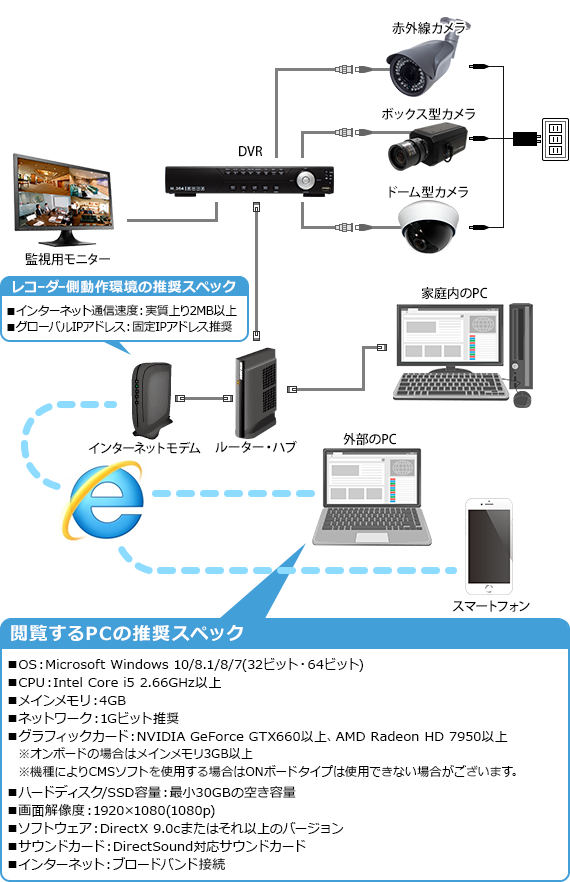

| ■ ネットワーク接続例 |
|
 |
|
|
|
| ■ 製品仕様 ■ |
| 商品名 |
WTW-DEAP519F |
| 商品概要 |
400万画素EX-SDIシリーズ
16ch対応 デジタルビデオレコーダー(DVR) |
| 【映像】 |
| 入力チャンネル |
16入力（BNCJ端子） |
| 映像入力 |
EX-SDI/HD-SDI/AHD/アナログ/IP/映像入力 |
| 映像出力 |
1メイン出力（HDMI端子）
1サブVGA出力（ミニD-SUB15pin 1280×1024）
映像確認用出力（BNCJ端子）
※通常のモニター出力はHDMI出力を御利用ください |
| HDMI出力 |
有 |
| 【音声】 |
| 音声入力 |
4入力（RCAJ端子） |
| 音声出力 |
1出力（RCAJ端子）※HDMI出力には対応しておりません。 |
| 【システム】 |
| OS |
Linux |
| SATAデバイス |
最大 SATAデバイス×4基搭載可能
※各最大8TB 合計32TBまで搭載可能 |
| 外付けHDD |
E-SATA対応 |
| センサー入・出力 |
4入力・1出力 |
| PTZ |
RS485 |
| USB |
前面パネル USB2.0×2
後面パネル USB2.0×2
※マウス操作・USBフラッシュメモリによるバックアップ操作 |
| 【表示】 |
| 表示フレームレート |
NTSC ： 480fps |
| 表示解像度 |
HDMI出力：3840x2160 30Hz / 2560x1440 30Hz / 1920×1080 P60 / 1920x1080 P50 / 1920x1080 P30 / 1920x1080 I60 / 1920x1080 i50 / 1440x900 / 1366x768 / 1280x1024 / 1280x800 / 1024x768 |
| シークエンス機能 |
各チャンネル設定可能 スイッチング時間
3/5/10/15/20/30/45/60秒で設定可能 |
| 表示モード |
全画面/4分割画面/9分割画面/16分割画面/オートシーケンス |
| 【録画】 |
| 映像圧縮 |
H.264 |
| 録画解像度 |
2560x1440(4MP)/1920×1080（1080p） /1280×720（720p）/（960H）/（4CIF） /（2CIF） /（CIF） |
| 録画画質 |
超高画質／高画質／標準画質／低画質 |
| 録画モード |
常時録画 / スケジュール（常時録画/モーション検出） |
録画フレームレート
（NTSC） |
4MP:420fps 各CH25fps ※4入力は30ｆｐｓへ変更可能
1080P:480ｆｐｓ 各CH30ｆｐｓ |
| アラーム後録画時間 |
1秒，5秒，10秒，30秒，1分，3分，5分，10分，20分，30分で設定可能 |
| アラーム前録画機能 |
2秒/4秒/6秒/8秒/10秒/15秒/20秒/25秒/30秒/40秒/50秒/1分/2分/3分/5分/10分 |
| ｱﾗｰﾑｲﾝﾀｰﾊﾞﾙ機能 |
無 |
| 【再生】 |
| 再生時画面表示 |
各チャンネルフルスクリーン /4分割表示 /9分割表示 /16分割表示 |
| 再生画面検索方法 |
カレンダーから日付・時間／イベント検索 |
| 再生時デジタルズーム |
範囲指定式 ※マウス操作 |
| 再生スピード |
- |
| 保存媒体 |
HDD |
| 再生解像度 |
- |
| 【ネットワーク 】 |
| ﾈｯﾄﾜｰｸｲﾝﾀｰﾌｪｲｽ |
10/100/1000イーサーネット |
| プロトコル |
TCP／IP / DHCP / DDNS / PPPoE / E-mailに対応 |
| アプリケーション |
Windows7／8／8.1／10 ※Aplle社Macには対応しておりません。 |
| 接続ユーザー数 |
4ユーザー |
ネットワークからの
遠隔操作ユーザー数 |
1管理者＋4ユーザー |
| CMS |
有 |
| アクセス対応端末 |
PC：Windows 10 / 8.1 / 8 / 7
スマートフォン：Android / iPhone |
| イベント送信 |
- |
| 検索再生 |
カレンダーから日付・時刻選択 / イベント検索 |
| 【バックアップ】 |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ |
USB2.0 ※容量32GB以下のものが推奨となります。 |
| 音声バックアップ |
有 |
| ネットワークバックアップ |
有 ※AVI形式でのバックアップ |
| バックアップデバイス |
ネットワークバックアップ／USBフラッシュメモリー |
| ファイル形式 |
独自ファイル ※CMSソフトウェアでAVIファイルにに変換可能 |
| バックアップデータの再生 |
- |
| 【アラーム】 |
| モーション録画機能 |
有 ※各チャンネル検知録画 |
| モーションエリア設定 |
有 縦15コマ×横22コマ ※各チャンネル設定可能 |
| モーション感度設定 |
有 高・中・低 ※各チャンネル設定可能 |
| 【OSD・DVR Control】 |
| カメラタイトル |
日本語／英語／中国語／韓国語／その他 |
| USBマウス |
対応 |
| タッチパネル |
無 |
| リモコン |
専用リモコンにて対応 |
| システムアップグレード |
USBからファームウェアを更新 |
| 操作ボタン |
フロントパネル/USBマウス |
Pan／Tilt／Zoom／
Control |
RS-485 （PelcoD，PelcoP） |
| 【電源・本体・その他】 |
| 本体材質 |
ボディ：アルミニウム
全面パネル部：プラスチック |
| 本体配色 |
ブラック |
| 外形寸法 |
440（W）×435（D）×93（H）mm |
| 重量 |
約5.2kg（※HDD含まず） |
| 冷却ファン |
無 |
| 動作可能周囲温度 |
5度〜40度 |
| 動作可能周囲湿度 |
0〜90％ ※結露無き状態 |
| 電源 |
DC12V / 最大80W |
| 製品保証 |
2年 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
