| ■ 製品仕様 ■ |
| 商品名 |

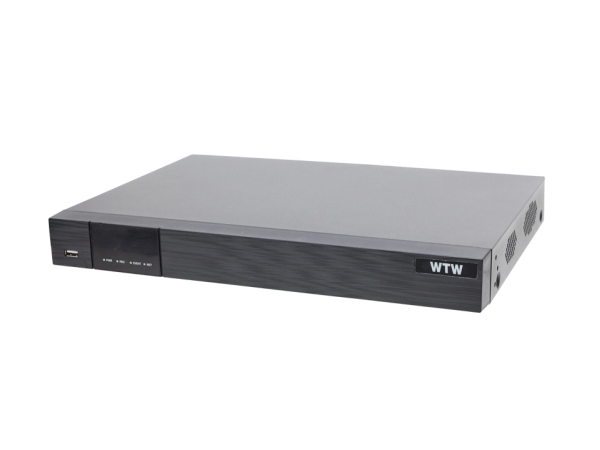

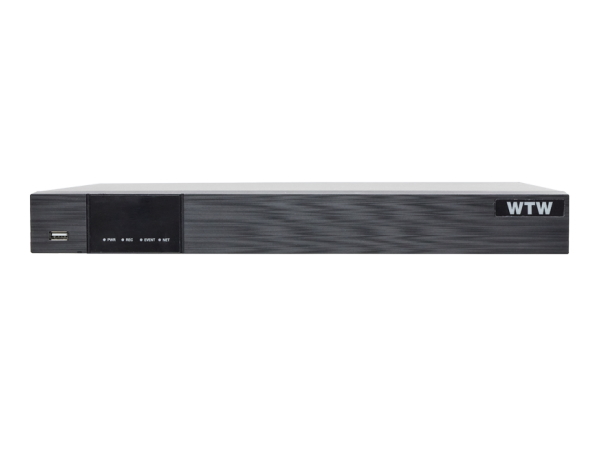

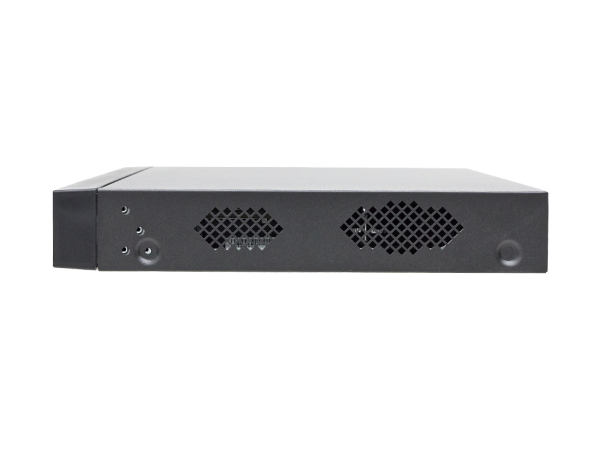

WTW-DEAP708E (8CH) |
| 商品概要 |

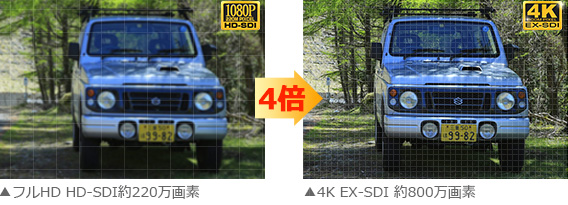

4K800万画素EX-SDI/HD-SDIシリーズ
8ch対応 デジタルビデオレコーダー(DVR) |
| 【映像】 |
| 映像入力 |

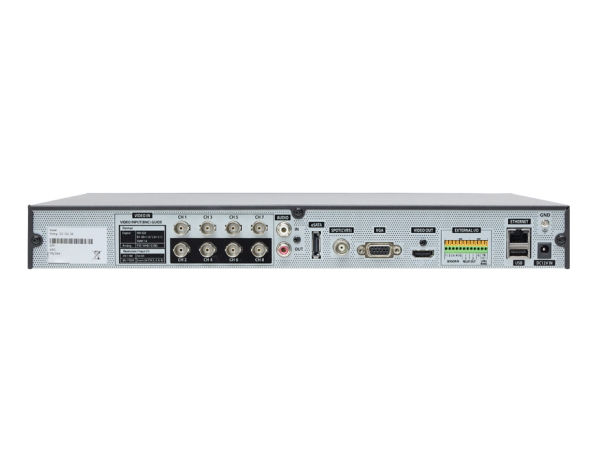

EX-SDI・HD-SDI・AHD・CVBS信号：8入力（BNC端子） |
| 入力解像度 |
▼EX-SDI接続
3840×2160P(4K） 30fps(最大接続は4台まで) / 2560×1440p 30fps / 1920ｘ1080 30fps
▼HD-SDI接続
1920ｘ1080 30fps
▼AHD接続
2560×1440p 30fps / 1920ｘ1080 30fps |
| 映像出力 |

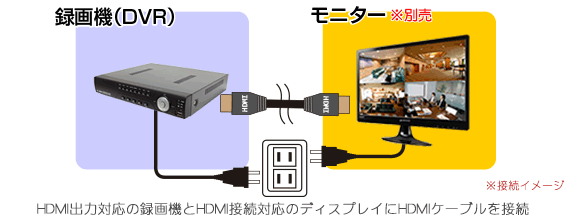

メイン出力（HDMI端子）
サブ出力：VGA出力ｘ1（ミニD-SUB15pin 1280×1024）
CVBS出力ｘ1(720×480 / 720×576) |
| 出力解像度 |
HDMI 3840×2160 / 1920×1080(1080p) |
| 【音声】 |
| 音声入力 |
1入力（RCA端子） |
| 音声出力 |
HDMI出力/RCA出力×1 |
| 【システム】 |
| OS |
Linux |
| SATAデバイス |
SATA（内蔵HDD×2） |
| 外付けHDD |
有(e-SATA×1) |
| センサー入・出力 |
有 |
| PTZ |
有、RS485 |
| USB |
USB2.0 × 2（全面ｘ1、後面×1）
※マウス操作・USBフラッシュメモリによるバックアップ操作用 |
| ソフトウェア性能 |
| 【表示】 |
| 表示フレームレート |
3840×2160P(4K）時：各15fps
2560×1440P・1920×1080P時：各30fps |
| 表示解像度 |
3840×2160P(4K） / 1920×1080P |
| 表示モード |
1画面フルスクリーン / 4分割 / 6分割 / 9分割 |
| シークエンス機能 |
1画面フルスクリーン/4分割画面での切り替え
スイッチング時間5秒〜60秒 |
| 【録画】 |
| 映像圧縮 |

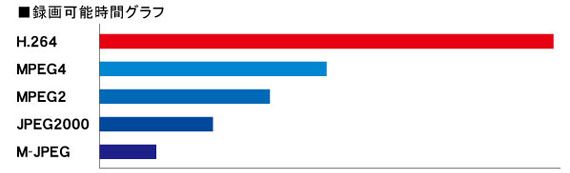

H264/JPG |
| 録画解像度 |
入力解像度と同じ(3840×2160P / 2560×1440 / 1920×1080) |
| 録画画質 |
低/Q2/Q3/Q4/Q5/Q6/Q7/Q8/Q9/最高 10段階設定 |
| 録画モード |
常時録画（24時間録画）/スケジュール録画/イベント録画/緊急録画 |
録画フレームレート
（NTSC） |
◆EX-SDI
4K 2160P 各チャンネル：30fps / 4チャンネル:120fps(※最大4台の接続対応)
1440P 各チャンネル：30fps / 全チャンネル:240fps
1080P 各チャンネル30fps / 全チャンネル 240fps
◆HD-SDI
1080P 各チャンネル30fps / 全チャンネル 120fps |
| アラーム後録画時間 |
- |
| アラーム前録画機能 |
- |
| ｱﾗｰﾑｲﾝﾀｰﾊﾞﾙ機能 |
- |
| 【再生】 |
| 再生時画面表示 |
1画面フルスクリーン / 4分割 / 9分割表示 |
| 再生画面数 |
最大9画面 |
| 再生画面検索方法 |
カレンダーから日付・時刻選択 |
| 再生時デジタルズーム |
マウス操作でズーム可能 |
| 再生スピード |
再生 / 早送り / 早戻し（早送り・巻き戻し共にｘ2ｘ4ｘ8ｘ16 x 32 x 64）/ 一時停止 / コマ送り/コマ戻し/スロー再生（1/2、1/4、1/8、1/16再生） |
| 保存媒体 |
HDD |
| 再生解像度 |
- |
| 【ネットワーク 】 |
| インターフェイス |
端子：RJ45ｘ1/10M/100M/1000Mイーサーネット |
| プロトコル |
HTTP/TCP/IP / DHCP / DDNS /UPnP/ NTP）に対応 |
| 対応OS |
Windows 7 /Windows 8 / 8.1 / 10
※Apple社 Macには対応しておりません。 |
| 接続ユーザー数 |
4ユーザー |
| CMS |
有 |
| CMS対応OS |
Windows 7 / Windows 8 / Windows 10 |
| アクセス対応端末 |
PC：Windows 10 / 8.1 / 8
スマートフォン：Android / iPhone |
スマートフォン
専用アプリ |
Android / iPhone |
| イベント送信 |
- |
| 検索再生 |
カレンダーから日付・時刻選択 |
| 【バックアップ】 |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ |
USB2.0※容量USB2.0※容量32GB以下のものが推奨となります。
e-SATA×1※最大128TBまでのHDDシステム32GB以下のものが推奨となります。 |
| 音声バックアップ |
有 |
| ネットワークバックアップ |
有※ファイル形式：AVI/コーデック形式：H.264 |
| バックアップデバイス |
ネットワークバックアップ／USBフラッシュメモリー |
| ファイル形式 |
AVI形式/コーデック形式：HEVC（H265） |
| バックアップデータの再生 |
- |
| 【アラーム】 |
| モーション録画機能 |
有 ※各チャンネル検知録画 |
| モーションエリア設定 |
有 縦10コマ×横15コマ 全150コマ ※各チャンネル設定可能 |
| モーション感度設定 |
最低/低/中最低/1/2/3/4/5/6/7/8/9/10/最高 12段階で設定可能低/標準/高/中高/最高 7段階で設定可能 |
| 【OSD・DVR Control】 |
| カメラタイトル |
多言語対応 |
| USBマウス |
対応 |
| タッチパネル |
無 |
| リモコン |
無 |
| システムアップグレード |
USBからファームウェアを更新 |
| 操作ボタン |
USBマウス |
Pan／Tilt／Zoom／
Control |
接続端子：RS485/プロトコル： Pelco-D/
ボードレ-ト：110〜921600/アドレス：0〜255 |
| 【電源・本体・その他】 |
| 本体材質 |
ボディ：アルミニウム
全面パネル部：プラスチック |
| 本体配色 |
ブラック |
| 外形寸法 |
380(W)×269（D）×45(H)mm※突起物含む |
| 重量 |
約1.86kg（※HDD含まず） |
| 冷却ファン |
- |
| 動作可能周囲温度 |
5度〜45度 |
| 動作可能周囲湿度 |
0〜80％ ※結露無き状態 |
| 電源 |
電圧：12V/消費電力：約36W |
| 製品保証 |
3年（HDDは2年） |
