| ■ EX-SDI/AHDマルチバンドシリーズ 屋外防滴仕様 赤外線カメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
 |
|
|
|
■ 複数の映像信号規格対応 マルチモデル
HD-SDI/EX-SDI/AHD/アナログ/TVI/CVI
6種類の映像規格に切替可能
防犯カメラには様々な映像信号規格があり、 それぞれの規格に合わせたカメラを選び構築する 必要がございました。
業界でよく使われる主な映像信号規格を ひとつのカメラで複数の映像規格に出力することができる のがマルチモデルです。 |
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高150mまででしたが、
EX-SDI対応カメラでは伝送距離を最大350mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
 |
|
■ 更に画質を高めた220万画素
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
赤外線LED搭載
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。
 |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
 |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
■ 接続例
 |
|
|
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
|

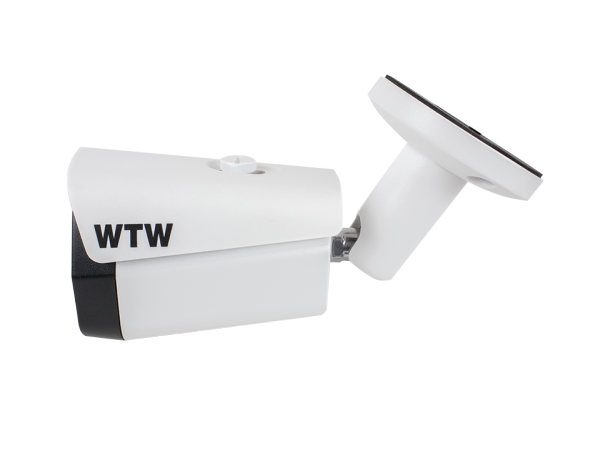

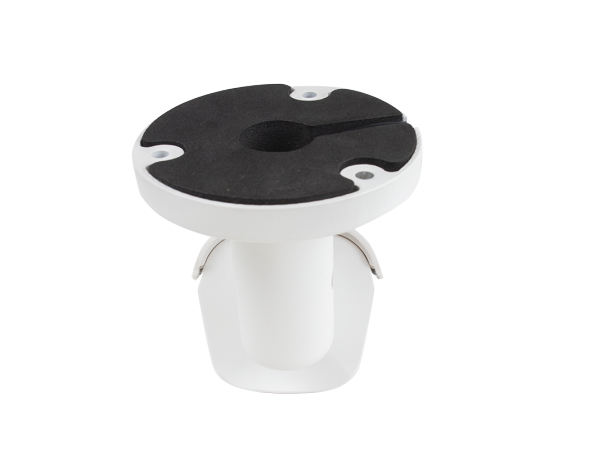

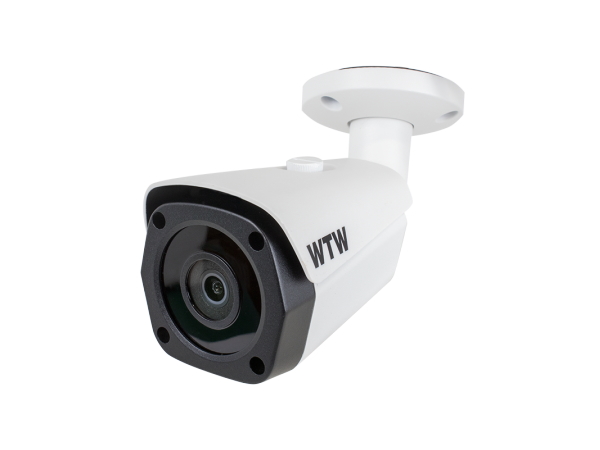

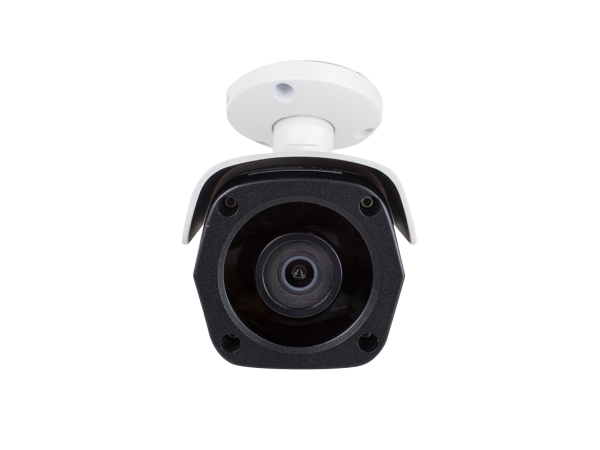

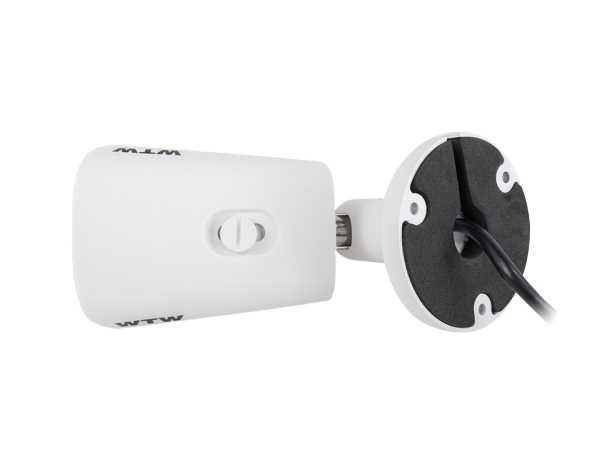

WTW-EHR1149HJ
|
|
|
|
EX-SDI/AHDマルチバンドシリーズ 屋外防滴仕様 赤外線カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-EHR1149HJ |
| 商品概要 |
EX-SDI/AHDマルチバンドシリーズ 屋外防滴仕様 赤外線カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.8 インチ Sony Starvis CMOSセンサー搭載 |
| 総画素数 |
220万画素 有効画素数210万画素 |
| 映像出力形式 |
HD-SDI出力：1.45G/s,HD-SDI Output (SMPTE 292M)
アナログ出力：1.0Vp-p 75Ω コンポジット |
| 映像出力解像度 |
HD-SDI出力：1920×1080（1080p）
EX-SDI出力：1920×1080（1080p）
AHD出力：1920×1080(1080p) |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
3メガピクセル対応 ボードレンズ |
| 焦点距離 |
3.6mm |
| ズーム比 |
約4倍 |
| オートアイリス |
無 |
| 画 角 |
水平角度約90度 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
無 |
| 【投光性能】 |
| 赤外線LED |
赤外線LED 20個 |
| 対応周波数（赤外線） |
940mm / 850nm |
| 赤外線LED照射距離 |
最大約20m |
| 赤外線監視可能距離 |
最大約10m |
| ICR機能 |
有 |
| ホワイトLED |
無 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI/EX-SDI/AHD/アナログ出力端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| OSDリモコン |
ケーブル一体型 十字・センター操作ボタン |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語対応 |
デジタルスロー
シャッター （Sens UP） |
×2 , ×4 , ×6 , ×8 , ×10 , ×15 , ×20 , ×25 , ×30 |
| フリッカレス機能 |
有 |
| DAY&NIGHT |
EXT / COLOR / B/W（白黒） / AUTO
※本製品はEXTに設定してください |
| ホワイトバランス |
ATW/AWC-SET/INDOOR/OUTDOOR/MANUAL/AWB |
| ノイズ低減（DNR） |
オフ / 低 / 中 / 高 |
| 逆光補正(BLC) |
HLC（ハイライト補正）20段階感度調整
BLC(バックライト)1エリア指定
(※位置・サイズ調整可能) |
| WDR |
低 / 中 / 高 |
| デジタルズーム機能 |
有（8倍デジタルズーム） |
| プライバシーマスク機能 |
OFF / ON（4エリア設定可能） |
| ミラー機能 |
上下左右反転可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ホワイト・ブラック |
| 本体外形寸法 |
74(W)×70(H)×104(H)mm ※取り付け基台含まず |
| 本体重量 |
約430g |
| 電 源 |
DC12V/約350mA ※赤外線LED作動時 |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付固定ネジ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
