| ■ 4K 800万画素EX-SDIシリーズ 屋外寒冷地仕様赤外線カメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
 |
|
|
|

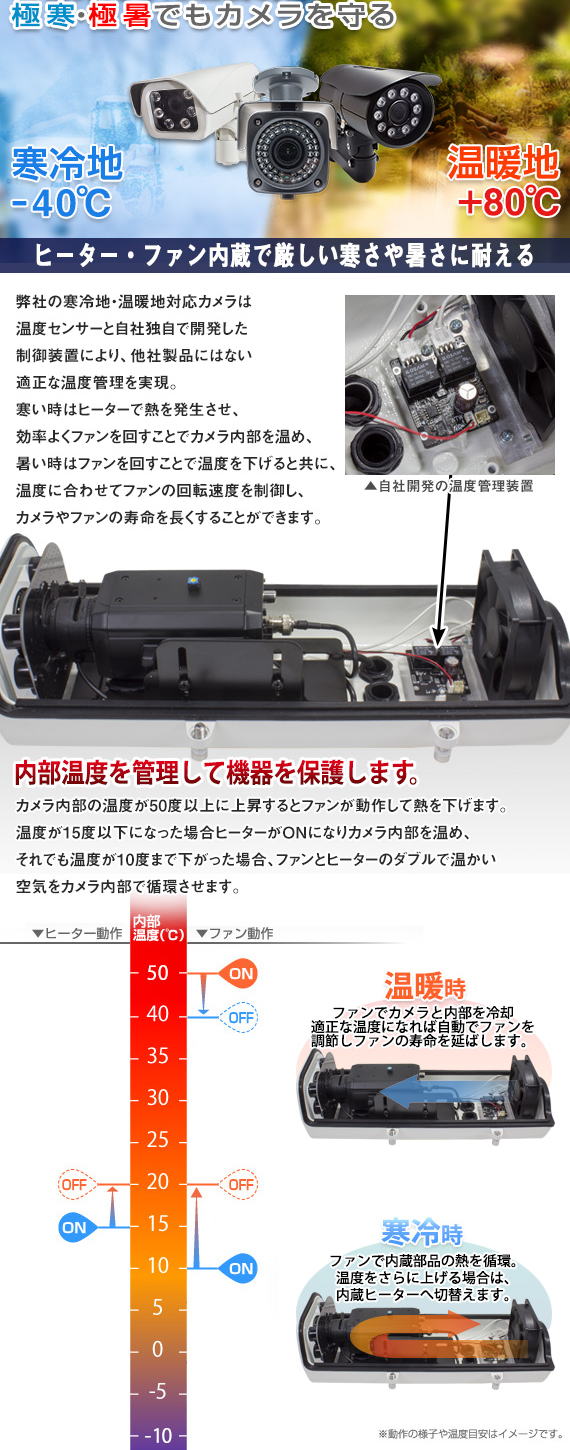

寒冷地・温暖地仕様 ※ WTW ヒーター・ファンの制御基盤は世界各国で2007年から採用されており、
高い評価と実績を頂いておりますので安心してご利用になれます。
国内では官公庁納入、シベリア・モスクワ・アフリカ・エジブト他。
|
|
4K+EX-SDIが実現する高い証拠能力
EX-SDIとは？
次世代高画質4KカメラはSDI規格のひとつ"EX-SDI"で映像を伝送します。
EX-SDIとは、映像をデジタル信号のまま同軸ケーブルで伝送する、放送業界で標準採用
されている規格です。
HD-SDI規格を進化・拡張させた新しいビデオ信号伝送規格です。
画質はフルHD（HD-SDI・1080P）の4倍！
超高画質だから、小さく見づらかったナンバープレートや人の顔までくっきり写すことが
できます。4K(800万画素)映像は、フルハイビジョン(220万画素)の4倍の画素数を持った「超高解像度」映像です。
映像のコマ落ち・ノイズ発生を防ぎます
IPカメラで起こりがちなコマ落ちやノイズはネットワークの混雑や映像データが大きく
なることで発生しますが、放送用映像伝送のために策定されたSDI規格なら、 コマ落ちのない滑らかな映像をリアルタイムで伝送できるので、決定的場面を逃しません。
4K EDIの最大配線距離
同軸ケーブル5C-HFBTを使用することで、最大200mまで画質を保ったまま
ケーブルを伸ばすことができます。
 |
|
赤外線LED搭載 夜でも見える赤外線カメラ
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。
 |
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
 |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
 |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
|
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
|

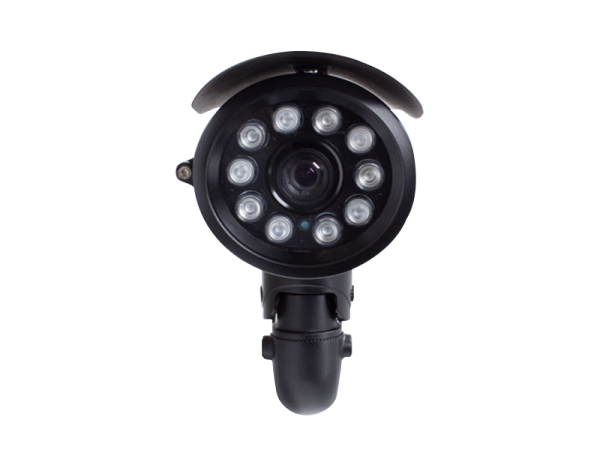

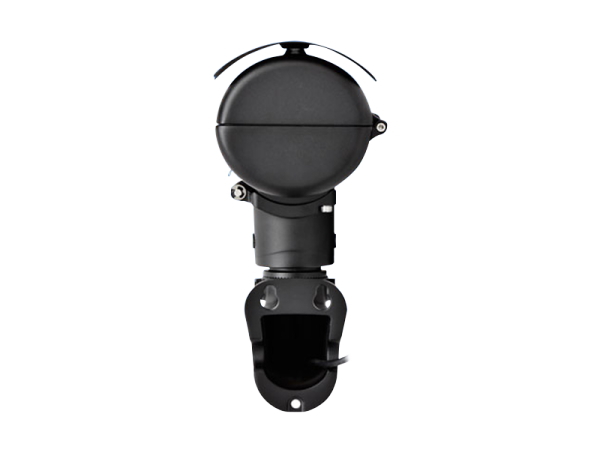

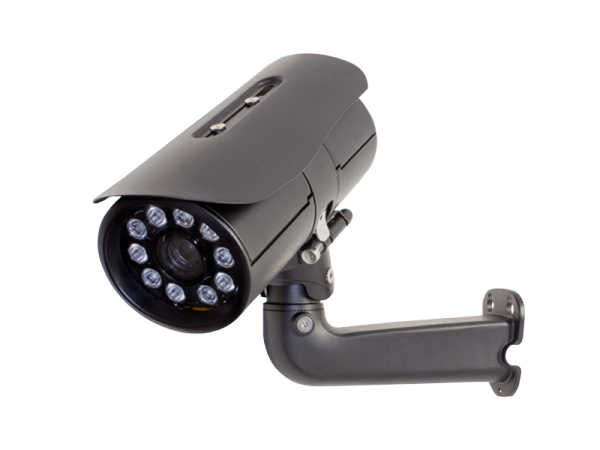

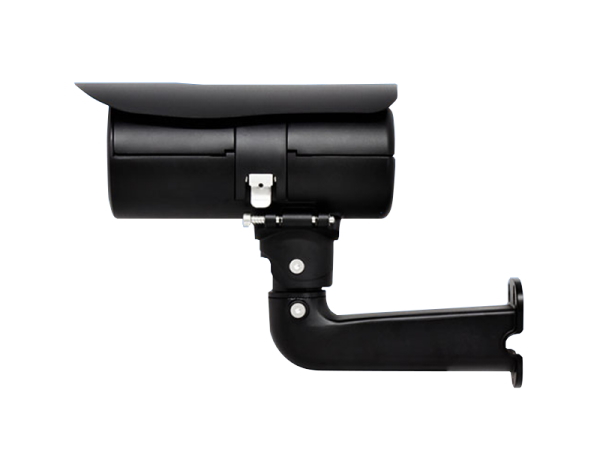

WTW-EHR823FHE3
|
|
|
|
4K 800万画素EX-SDIシリーズ 屋外寒冷地仕様赤外線カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-EHR823FHE3 |
| 商品概要 |
EX-SDI 800万画素 屋外防滴 寒冷地仕様 赤外線カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.5 インチ Sony CMOSセンサー搭載 |
| 総画素数 |
800万画素 |
| 映像出力形式 |
EX-SDI （BNC) CVBS出力：1.0Vp-p 75Ω （RCA)
※CVBS出力切り替え時 4K出力不可 |
| 映像出力解像度 |
EX-SDI出力：3840×2160/30（2160P） CVBS出力：アナログ出力 ※CVBS出力切り替え時 4K出力不可 |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
- |
| 【レンズ】 |
| 搭載レンズ |
8メガピクセル対応 オートアイリス搭載 バリフォーカルレンズ |
| 焦点距離 |
3.6～11mm |
| ズーム比 |
約3倍 |
| オートアイリス |
搭載 |
| オートフォーカス |
無 |
| 画 角 |
水平角度 約40～90度 ※800万画素（解像度3840×2160） |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
無 |
| 電動ズーム |
無 |
| 【投光性能】 |
| 赤外線LED |
Φ20mm赤外線LED10個 850nm |
| 対応周波数（赤外線） |
850nm |
| 赤外線LED照射距離 |
最大約60m |
| 赤外線監視可能距離 |
最大約30m |
| ICR機能 |
有 |
| ホワイトLED |
無 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |
| 映像出力端子 |
EX-SDI：BNCJ CVBS：RCAJ ※CVBS出力切り替え時 4K出力不可 |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
カメラ一体型 十字・センター操作ボタン |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッター速度 |
オート ,FLICKER , 1/30 , 1/60 , 1/120 , 1/250 , 1/500 , 1/1000 ,1/2000 , 1/4000 , 1/8000 ,1/15000 , 1/30000 |
| オートゲインコントロール(AGC) |
有 （0～10段階） |
| 感度アップ(DSS) |
オフ / オート（×2，×3，×4，×16） |
| 高画質感度アップ(ACE) |
オフ / 高 / 中 / 低 |
| フリッカレス機能 |
無 |
| DAY&NIGHT |
カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります |
| ホワイトバランス |
オート / ワンプッシュ / マニュアル |
| ノイズ低減（DNR） |
オフ / 低 / 中 / 高 |
| 霧補正 |
無 |
| 明暗補正 |
- |
| 逆光補正(BLC) |
オフ / ハイライト補正 / バックライト補正 / WDR |
| デジタルズーム機能 |
有 （1.0～16.0倍） |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| モーション機能 |
オフ / オン（4ゾーン） |
| ミラー機能 |
ミラー：左右反転可能 / フリップ：上下反転可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |
| 防水性能 |
屋外防水 |
| 本体外形寸法 |

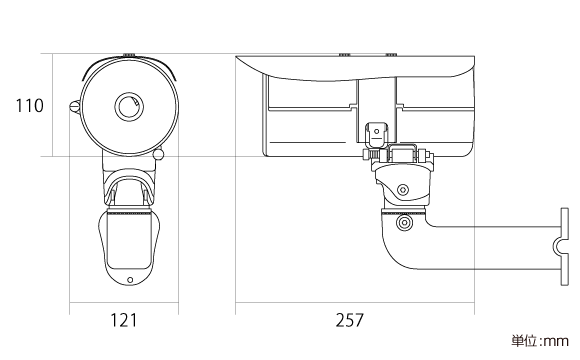

121（W）×257（D）×110（H）mm ※取付金具を含まない寸法です |
| 本体重量 |
約1.84kg ※取付金具を含んだ重量です |
| 電 源 |
DC12V |
| 冷却ファン/ヒーター |
ファン・ヒーター搭載 |
| 周辺動作温度 |
-10度～+50度 |
| 付属品 |
電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
