| ■ HD-SDIシリーズ 寒冷地仕様 屋外防滴 赤外線カメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
 |
|
|
|
寒冷地・温暖地仕様 ※ WTW ヒーター・ファンの制御基盤は世界各国で2007年から採用されており、
高い評価と実績を頂いておりますので安心してご利用になれます。
国内では官公庁納入、シベリア・モスクワ・アフリカ・エジブト他。
|
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
従来のアナログシステムと比較して約4倍の画質を実現
HD-SDIとは、従来のアナログシステムとは違い、デジタル信号を使い、地上デジタル放送と同等の高解像度で映像を録画することができます。
アナログシステムでは文字や遠くに映る人の顔が画質が低いため、鮮明に撮影することが出来ませんでしたが、HD-SDIなら認識できるほどの映像になり、強い証拠能力も得ることができます。
またHD-SDIは非圧縮伝送信号のため、ライブ映像の遅延が少なく、なめらかな映像を視聴することが可能となっております。 |
|
フルHDを超える400万画素
200万画素のフルハイビジョン画質を超え、さらに綺麗な画質へ
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。
さらに本製品では220万画素のフルハイビジョン画質を超えた、超高画質の400万画素モデルです。
より細かく、よりシャープな映像録画か可能になり、証拠能力を高めることが可能です。 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの約7倍以上画素数を持つAHDカメラでは、アナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
赤外線LED搭載 夜でも見える赤外線カメラ
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。
 |
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
 |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合  |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
|
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
|

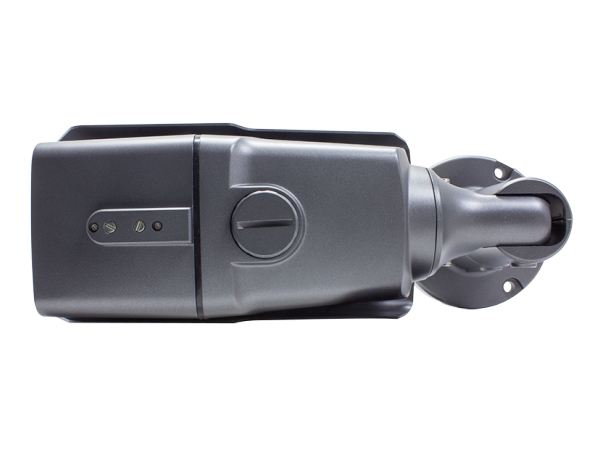

WTW-ER83YRFHB
|
|
|
|
寒冷地対応 屋外防滴仕様
| ■ 製品仕様 ■ |
| 型 番 |
WTW-ER83YRFHB |
| 商品概要 |
EX-SDI 400万画素 寒冷地対応 屋外防滴仕様 |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.7インチ 400万画素Panasonic製 CMOSセンサー |
| 総画素数 |
400万画素 |
| 映像出力形式 |
HD-SDI出力：1.45G/s,HD-SDI Output (SMPTE 292M) |
| アナログ出力：1.0Vp-p 75Ω コンポジット |
- |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
- |
| 【レンズ】 |
| 搭載レンズ |
オートアイリス 電動式バリフォーカルレンズ メガピクセル対応 |
| 焦点距離 |
2.8～12mm |
| ズーム比 |
約4倍 |
| オートアイリス |
搭載 |
| オートフォーカス |
無 |
| 画 角 |
水平角度約28～100度 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
無 |
| 電動ズーム |
無 |
| 【投光性能】 |
| 赤外線LED |
Φ5mm 850nm 赤外線LED 48個 |
| 対応周波数（赤外線） |
850nm |
| 赤外線LED照射距離 |
最大約50m |
| 赤外線監視可能距離 |
最大約25m |
| ICR機能 |
有 |
| ホワイトLED |
無 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI/EX-SDI：BNCJ |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
- |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッター速度 |
- |
| オートゲインコントロール(AGC) |
2～15段階 デフォルト15 |
| 感度アップ(DSS) |
オフ / オート（×2，×3，×4，×16） |
| 高画質感度アップ(ACE) |
オフ / 高 / 中 / 低（明暗比の調整機能） |
| フリッカレス機能 |
無 |
| DAY&NIGHT |
カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります |
| ホワイトバランス |
オート / ワンプッシュ / マニュアル |
| ノイズ低減（DNR） |
オフ / 低 / 中 / 高 |
| 明暗補正 |
WDR(低 / 中 / 高) |
| 逆光補正(BLC) |
HLC（ハイライト補正）20段階感度調整 |
| デジタルズーム機能 |
有 8倍デジタルズーム |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| モーション機能 |
オフ / オン（1ゾーン） |
| ミラー機能 |
ミラー：左右反転可能 / フリップ：上下反転可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ガンメタル |
| 防水性能 |
屋外防水 |
| 本体外形寸法 |
100(W)×104(H)×205(H)mm ※取付金具含まず |
| 本体重量 |
約1.35kg ※取付金具含む |
| 電 源 |
DC12V / 約810mA
赤外線LED＋ファン作動時：約905mA
赤外線LED＋ヒーター作動時：約1210mA |
| 冷却ファン/ヒーター |
ファン・ヒーター搭載 |
| 周辺動作温度 |
-20度～+55度 |
| 付属品 |
電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
