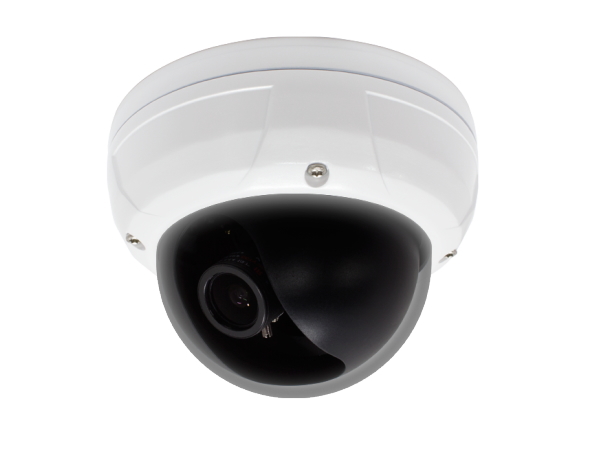

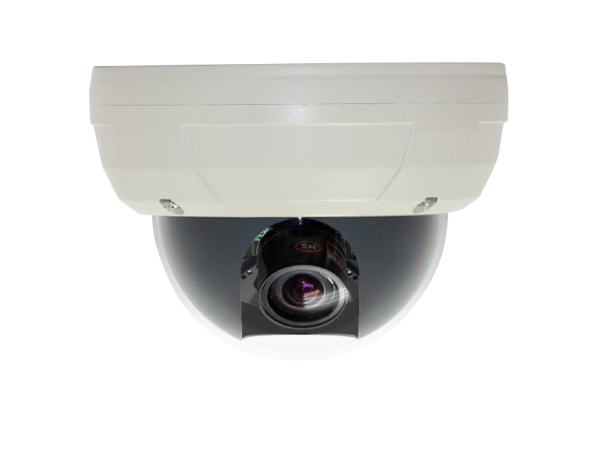

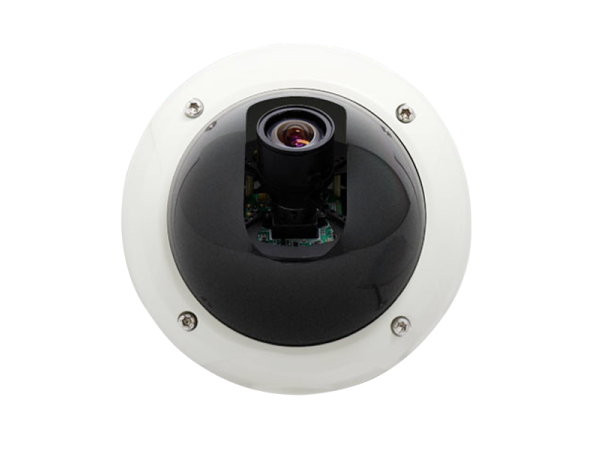

| ■ HD-SDI/EX-SDIカメラ ドームカメラ 220万画素 2.8-12ｍｍレンズ |
|
|
|
屋内用 HD-HDI/EX-SDIドームカメラ
品番：WTW-HD34
特別価格\32,800円
電源アダプター付
販売終了
【製品特徴】
■ HD-SDI/EX-SDI 屋外軒下設置可能ドームカメラ
■ 220万画素 Panasonic製 CMOSセンサー搭載
■ 屋外軒下設置
■ 2.8〜12mmメガピクセルレンズ搭載、水平視野角度 28〜100°
■ 視野角度は28〜100度で調整可能
■ モーション検知機能搭載
■ 4倍デジタルズーム機能搭載
■ プライバシーマスキング機能搭載
■ OSDメニュー操作可能
■ Φ142×103(H)mm※取付金具は含みません。約865g
※本製品はHD-SDI/EX-SDI規格の防犯カメラです。HD-SDI/EX-SDI対応のケーブルや機器に接続してご使用ください。
★220万画素の高画質HD-SDI/EX-SDIカメラ
★直接雨の当たらない軒下に設置が可能
★バリフォーカルレンズ搭載
★解像度は1920×1080です |

      |
|
|
|
|
  |
|
|
|
  |
|
|
|
HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
|
|
照明のチラツキを防ぐフリッカーレス
|
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
|
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
|
|
▲フリッカーレス機能でチラツキを防ぐ
|
|
|
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。
感度アップ機能のイメージ
 |
|
照明のチラツキを防ぐフリッカーレス
|
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
|
フリッカーレスでチラツキのない撮影が可能。
|
▲50Hz地域で起こるフリッカー
|
|
▲フリッカーレス機能でチラツキを防ぐ
|
|
|
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します。
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。
人間の瞳と同じような仕組です。
明るい場合
暗い場合
|
| |
プライバシーを守るマスキング機能搭載
|
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
|
|
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
|
日本語対応のOSD機能
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語OSD画面と操作コントローラー
 |
|
|
|
| ■ 製品仕様 ■ |
| 商 品 名 |
WTW-HD34 |
| 商品概要 |
HD-SDI/EX-SDI 屋外軒下用 ドーム型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.7インチ 220万画素Panasonic製 CMOSセンサー |
| 総画素数 |
220万画素 有効画素数210万画素 |
| 映像出力形式 |
1.45G/s, HD-SDI/EX-SDI Output （SMPTE 292M）
アナログ出力：1.0Vp-p 75Ω コンポジット ※映像確認用 |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| 水平解像度 |
1100TV本 |
| レンズ |
| 搭載レンズ |
メガピクセル対応 オートアイリスレンズ搭載 F1.2 |
| 焦点距離 |
2.8〜12mm |
| ズーム比 |
- |
| オートアイリス |
- |
| オートフォーカス |
- |
| F値 |
|
| 画 角 |
水平角度約28〜100度 ※200万画素（解像度1920×1080）設定時 |
| 投光性能 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
850〜940nm |
| 赤外線LED掃射距離 |
- |
| 赤外線LED監視距離 |
- |
| ICR |
搭載 |
| 最低被写体照度 |
0.8Lux |
| インターフェイス |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI/EX-SDI端子（BNCJ）
アナログ出力端子（RCAJ） ※映像確認用 |
| 映像出力解像度 |
HD-SDI/EX-SDI出力：1920×1080(1080P)・1280×720（720P）
アナログ出力：750TV本 （映像確認用） |
| 接続端子 |
映像：BNCJ端子 ／ 電源：Φ2.1DCJ |
| 音声出力端子 |
無 |
| OSDリモコン |
- |
| カメラソフトウェア性能 |
| 映像調節機能 |
| 設定画面(OSDメニュー) |
日本語 |
| ホワイトバランス |
ATW |
| デジタルスローシャッター |
オフ / ×2 / ×3 / ×4 |
| ノイズ低減機能（DNR） |
オフ / 低 / 中 / 高 / オート |
ワイドダイナミックレンジ
（WDR） |
オフ / オン |
| 明暗補正(ACE) |
オフ / オン |
| ハイライト補正（HLC） |
無 |
| DAY&NIGHT |
有り |
| デジタルズーム |
1.0〜8倍（8倍デジタルズーム） |
| モーション機能 |
オフ / オン（1ゾーン） |
| プライバシーマスク |
オフ / オン（14エリア） |
| フリッカレス機能 |
ON / OFF |
|
|
| 逆光補正 |
OFF / BLC / HSBLC |
| カメラ本体 |
| 本体材質 |
アルミニウム |
| 本体配色 |
アイボリー |
| 耐水性能 |
屋外軒下防水 |
| 本体外形寸法 |
Φ142×103(H)mm |
| 本体重量 |
約865g |
| 電源/消費電流 |
DC12V ／ 約300mA |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付固定ネジ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
