| ■ 220万画素HD-SDI/EX-SDIシリーズ 屋内仕様 ドーム型カメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
■ HD-SDI/EX-SDI
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
従来のアナログシステムと比較して約4倍の画質を実現
HD-SDIとは、従来のアナログシステムとは違い、デジタル信号を使い、地上デジタル放送と同等の高解像度で映像を録画することができます。
アナログシステムでは文字や遠くに映る人の顔が画質が低いため、鮮明に撮影することが出来ませんでしたが、HD-SDIなら認識できるほどの映像になり、強い証拠能力も得ることができます。
またHD-SDIは非圧縮伝送信号のため、ライブ映像の遅延が少なく、なめらかな映像を視聴することが可能となっております。 |
|
■ 更に画質を高めた220万画素
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|

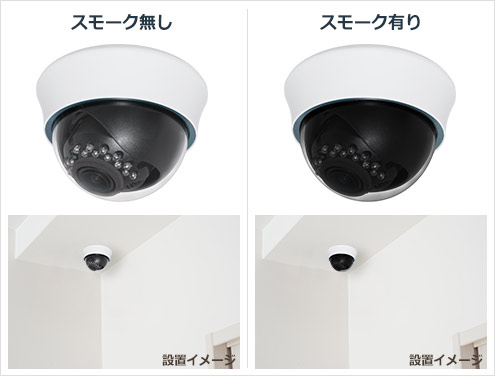

スモークカバーでカメラの向きを悟られにくい
こちらの商品はドーム部分にスモーク加工が施されています。
通常の透明なカバーに比べ、レンズの向きがわかりにくく万引き対策等に効果を発揮します。
 |
|
赤外線LED搭載 夜でも見える赤外線カメラ
完全な暗闇でも赤外線光で撮影可能
赤外線光で、完全な暗闇でも撮影が可能明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。 |
|
 |
赤外線光で暗い場所も白黒で撮影可能です。
 |
|
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
 |
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合  |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
|
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
|
WTW-HDR204W
|
|
|
|
220万画素HD-SDI/EX-SDIシリーズ 屋内仕様 ドーム型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-HDR204W |
| 商品概要 |
220万画素HD-SDI/EX-SDIシリーズ 屋内仕様 ドーム型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.7インチ 220万画素Panasonic製 CMOSセンサー |
| 総画素数 |
220万画素 有効画素数210万画素 |
| 映像出力形式 |
1.45G/s, HD-SDI/EX-SDI Output （SMPTE 292M）
アナログ出力：1.0Vp-p 75Ω コンポジット ※映像確認用 |
| 映像出力解像度 |
HD-SDI/EX-SDI出力：1920×1080(1080P)・1280×720（720P）
アナログ出力：750TV本 （映像確認用） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
オートアイリス対応バリフォーカルレンズ |
| 焦点距離 |
2.8〜12mm |
| ズーム比 |
約4倍 |
| オートアイリス |
対応 |
| オートフォーカス |
無 |
| 画 角 |
水平角度約28〜100度
※200万画素（解像度1920×1080）設定時 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
無 |
| 電動ズーム |
無 |
| 【投光性能】 |
| 赤外線LED |
φ5mm 850nm 赤外線LED 22個 |
| 対応周波数（赤外線） |
940mm / 850nm |
| 赤外線LED照射距離 |
最大約15m |
| 赤外線監視可能距離 |
最大約10m |
| ICR機能 |
有 |
| ホワイトLED |
無 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI/EX-SDI端子（BNCJ）
※映像確認用端子(RCAP変換ケーブル付属) |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
カメラ内部一体型(十字・センター操作ボタン) |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語・英語・他… |
| シャッター速度 |
- |
| 感度アップ(DSS) |
オフ / オート（×2，×4，×6，×8×10，×20，×25，×30） |
| 高画質感度アップ(ACE) |
- |
| フリッカレス機能 |
ON / OFF |
| DAY&NIGHT |
カラー / 白黒 / オート / EXIT |
| ホワイトバランス |
オート / マニュアル |
| ノイズ低減（DNR） |
3DNR / 2DNR |
| 逆光補正(BLC) |
BLC：1エリア指定 ※位置調整可能，サイズ調整可能 |
| WDR |
有（低，中，高） |
| デジタルズーム機能 |
有（8倍デジタルズーム） |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| モーション機能 |
4エリア設定 |
| ミラー機能 |
上下左右反転可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
プラスチック |
| 本体配色 |
カメラ本体：アイボリー
ドームカバー：スモークブラック |
| 耐水性能 |
無 |
| 本体外形寸法 |
Φ128（W）×90（H）mm |
| 本体重量 |
約315g |
| 電 源 |
DC12V / 約320mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付固定ネジ |
| 製品保証 |
メーカー保証3年間 |
| 【接続可能な機器】 |
| 種類 |
HD-SDI/EX-SDI信号入力可能な
DVR(録画機)・映像分割機・コンバーター等 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
