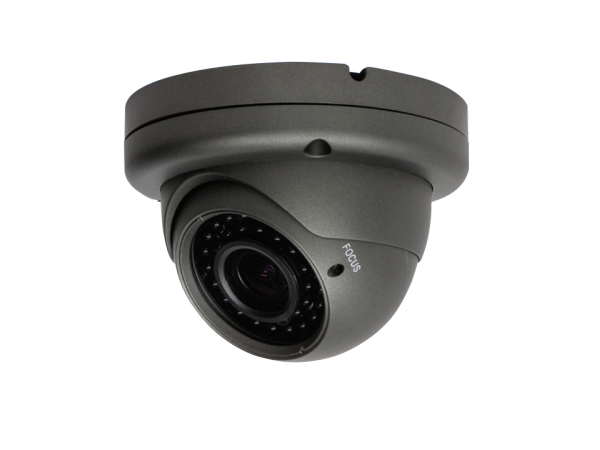

| ■ HD-SDI/EX-SDIカメラ 赤外線ドームカメラ 220万画素 |
|
|
|
屋外用 夜間使用赤外線ドームカメラ
品番：WTW-HDR344B
特別価格\37,800円（税込）
電源アダプター付
販売終了
【製品特徴】
■ HD-SDI/EX-SDI 屋外軒下設置可能ドームカメラ
■ 220万画素 Sony CMOSセンサー搭載

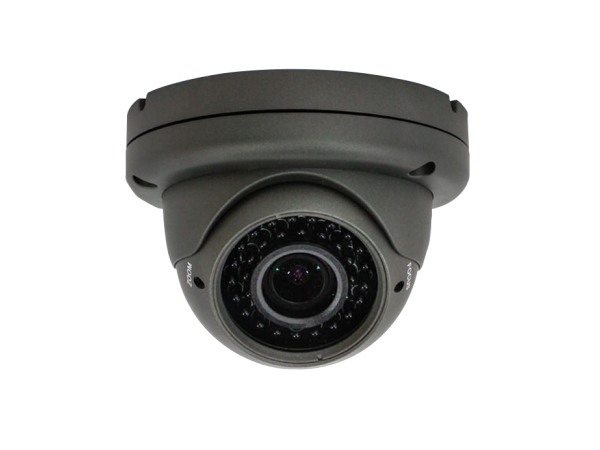

■ 36個の赤外線LEDを搭載し暗視可能、約10ｍの夜間監視可能
■ 2.8〜12mmのメガピクセルバリフォーカルレンズ搭
■ 水平視野角度 39〜100°
■ デジタルズーム機能搭載
■ OSDメニュー操作可能
■ プライバシーマスキング機能搭載
■ 暗視距離10M
■ Φ135（W）×99.5（H）mm 約705g
※本製品はHD-SDI/EX-SDI規格の防犯カメラです。HD-SDI/EX-SDI対応のケーブルや機器に接続してご使用ください。
★HD-SDI/EX-SDI切替対応カメラ
★220万画素の高画質HD-SDI/EX-SDIカメラ

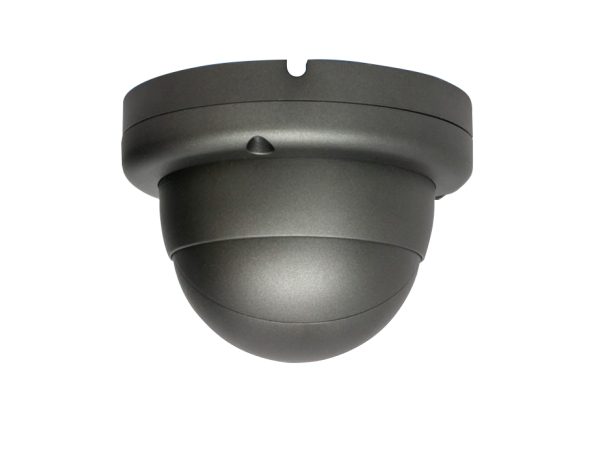

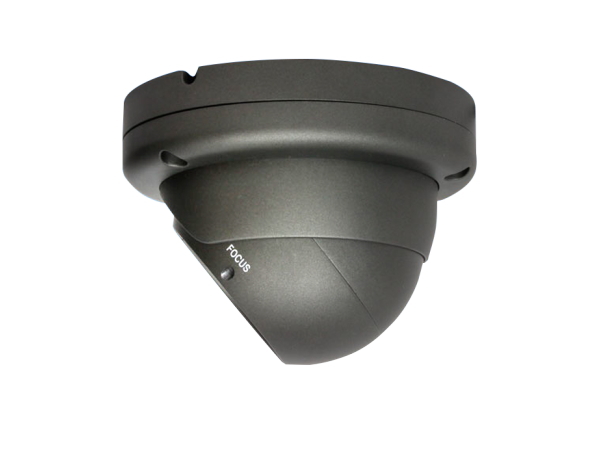

★屋外軒下設置可能 金属製のドーム型カメラ
★水平視野角度約28〜100度
★赤外線LEDを搭載し夜間監視機能搭載 |

       |
|
|
|
|
  |
|
|
|
  |
|
|
|
HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
|
|
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。
|
|
照明のチラツキを防ぐフリッカーレス
|
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
|
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
|
|
▲フリッカーレス機能でチラツキを防ぐ
|
|
|
夜でも見える赤外線カメラ
|
完全な暗闇でも赤外線光で撮影可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
|
|
▲赤外線LED |
|
赤外線光で暗い場所も白黒で撮影可能です。
 |
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。
感度アップ機能のイメージ
 |
|
|
WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します。
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。
人間の瞳と同じような仕組です。
明るい場合
暗い場合
|
| |
プライバシーを守るマスキング機能搭載
|
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
|
|
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
|
日本語対応のOSD機能
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語OSD画面と操作コントローラー
 |
|
|
|
| ■ 製品仕様 ■ |
| 商 品 名 |
WTW-HDR344B |
| 商品概要 |
屋外軒下用HD-SDI/EX-SDI 赤外線ドームカメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.7インチ 220万画素SONY製 CMOSセンサー |
| 総画素数 |
210万画素 |
| 映像出力形式 |
1.45G/s,HD-SDI/EX-SDI Output （SMPTE 292M） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| レンズ |
| 搭載レンズ |
メガピクセル対応バリフォーカルレンズ |
| 焦点距離 |
2.8mm〜12mm |
| ズーム比 |
4.2倍 |
| オートアイリス |
- |
| オートフォーカス |
- |
| F値 |
F=1.4 |
| 画 角 |
水平画角約39~100度 |
| 投光性能 |
| 赤外線LED |
Φ5mmサイズ 850nm 赤外線LED 36個 |
| 対応周波数（赤外線） |
850nm |
| 赤外線LED掃射距離 |
最大約20m |
| 赤外線LED監視距離 |
最大約10m |
| ICR |
有 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| インターフェイス |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI端子（BNCJ） |
| 接続端子 |
映像：BNCJ端子 ／ 電源：Φ2.1DCJ |
| 音声出力端子 |
無 |
| OSDリモコン |
ケーブル一体型 十字・センター操作ボタン |
| カメラソフトウェア性能 |
| 映像調節機能 |
| 設定画面(OSDメニュー) |
有 日本語 |
| シャッター速度 |
1/30 1/60 1/120 1/250 1/700 1/1000 1/1600 1/2500 1/5000 1/7000
1/10000 1/30000 |
| 電子感度アップ（DSS） |
×2 ×4 ×8 ×16 ×32 オフ |
| フリッカレス補正 |
有 |
オートゲインコント
ロール(AGC) |
オフ / 低 / 中 / 高 |
| 明暗補正(ACE) |
オフ / 低 / 中 / 高 |
| デイ & ナイト |
外部 / オート / カラー / モノクロ / 外部で使用 |
| ホワイトバランス |
オート / オート2 / ワンプッシュ / マニュアル |
| ノイズ除去機能（DNR） |
オフ / 低 / 中 / 高 |
| 霧補正 |
オフ / オン |
| 明暗補正(ACE) |
- |
| 逆光補正 |
オフ / バックライト / WDR |
| デジタルズーム機能 |
1.0〜16.0(0.1刻みで調整) |
| 明度調節機能 |
無 |
| 彩度調節機能 |
0〜20 (デフォルト10) |
| シャープネス機能 |
1〜10 (デフォルト5) |
| 映像反転機能 |
上下左右回転 |
| モーション機能 |
オフ / オン |
| プライバシーマスク |
有(14ブロック設定可) |
| カメラ本体 |
| 本体材質 |
アルミ |
| 本体配色 |
アイボリー |
| 耐水性能 |
非防水 |
| 本体外形寸法 |
144mm(W)×132mm(D)×110mm(H) |
| 本体重量 |
約690g |
| 電源/消費電流 |
DC12V 通常時約161mA / 赤外線LED作動時約445mA |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付固定ネジ /取付金具 |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
