| ■ HD-SDI/EX-SDIカメラ ミニチュアカメラ |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
|
|
■ 220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。
|
|

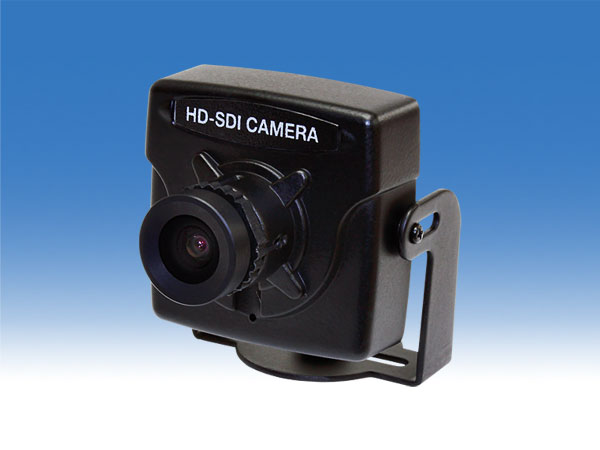

手のひらサイズの高画質/高性能カメラ
少スペース運用や、目立たせない監視向け
超小型サイズの高性能・高画質ミニチュアカメラで、防犯からホビーまで様々な用途でご利用になれます。
従来の監視カメラとは違い、筐体を極限まで小型化しているので、美術館や水族館など、内装が施されている室内空間に溶け込みやすく、悪目立ちしません。 |
|
▲手のひらに収まるサイズ |
|
|
■ WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
■ 感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
|
■ 小型カメラの特徴と利用シーン
小型カメラはカメラの威圧感があると困る場所や、相手に知られずに証拠を集めたい時に便利なカメラです。
設置に工事が必要ないので、壁に穴を開けられない環境でも気軽に導入することができます。
 |
|
■ プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|
| ■ 製品仕様 ■ |
| 商 品 名 |
WTW-HM84 |
| 商品概要 |
220万画素HD-SDI/EX-SDIシリーズ 屋内仕様 超小型カメラ |
| 撮像素子 |
1/2.7インチ 220万画素Panasonic製 CMOSセンサー |
| 総画素数 |
220万画素 |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| 水平解像度 |
1100TV本（カラー） |
| 映像出力形式 |
1.45G/s,HD-SDI/EX-SDI Output （SMPTE 292M）
アナログ出力：1.0Vp-p 75Ω コンポジット |
| 映像出力解像度 |
HD-SDI/EX-SDI出力：1920×1080 （1080P）・1280×720（720P）
アナログ出力：750TV本←映像確認用（RCAJ端子） |
| 映像出力端子 |
HD-SDI/EX-SDI端子（BNCJ）
アナログ出力端子←映像確認用（RCAJ端子） |
| 内蔵マイク |
無 |
| 電源入力端子 |
Φ2.1DCJ |
| その他接続端子 |
アナログ出力：RCAJ端子（映像確認用） / 専用リモコン端子 |
| 設定画面(OSDメニュー) |
有 |
| ホワイトバランス |
オート / マニュアル |
デジタルスローシャッター
(DSS) |
オフ / オート（×2，×3，×4，×5，×6，×7，×8） |
| ノイズ除去機能 |
オフ / 低 / 中 / 高（DNR機能） |
| WDR |
オフ(5段階レベル調整可能 ) / オン |
| ハイライト補正（HLC） |
無 |
| デイ & ナイト |
オート / カラー / モノクロ |
| ACE機能 |
オフ / オン |
| モーション機能 |
オン / オフ ※プライバシーマスク機能との併用はできません |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| ミラー機能 |
オフ / オン（ミラー機能→左右反転 フリップ機能→上下反転） |
| デジタルズーム |
1.0〜8倍（8倍デジタルズーム） |
| S/N比 |
52dB |
| 接続端子 |
映像：BNCJ端子／電源：Φ2.1DCJ
アナログ出力：RCAJ端子（映像確認用）／専用リモコン端子 |
| レンズ |
3.6mm メガピクセル対応ボードレンズ |
| 画 角 |
水平角度約91度 （220万画素に設定時） |
| 最低被写体照度 |
0.8Lux（カラー）・0.1Lux（白黒） |
| 周辺動作温度 |
-10℃〜50℃ |
| 本体外形寸法 |
38.5（W）×33.5（D）×37（H）mm 取付金具含まず、突起物含む |
| 本体配色 |
ブラック |
| 本体重量 |
約59g |
| 電 源 |
DC12V ／ 約150mA |
| 付属品 |
電源アダプター / カメラ取付固定ネジ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
