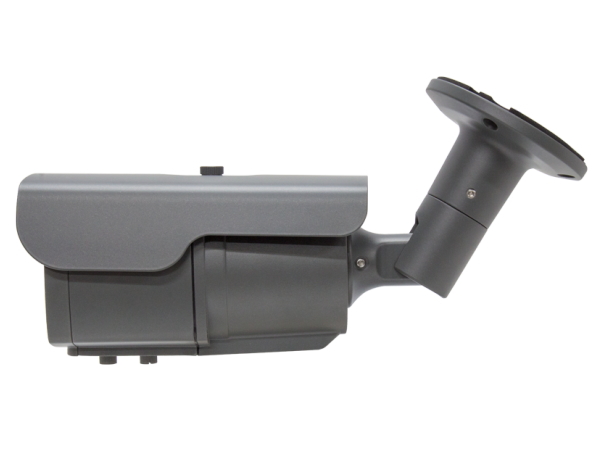

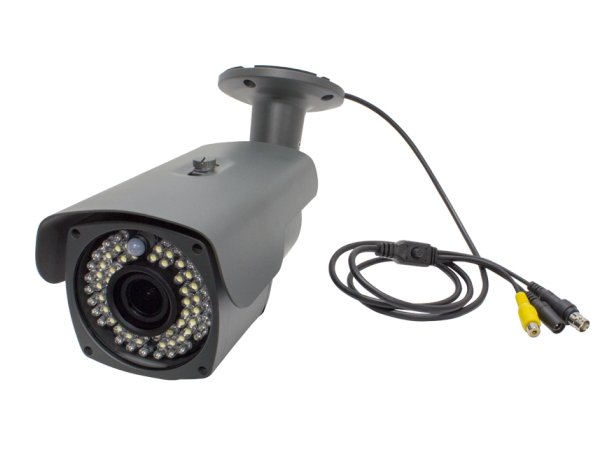

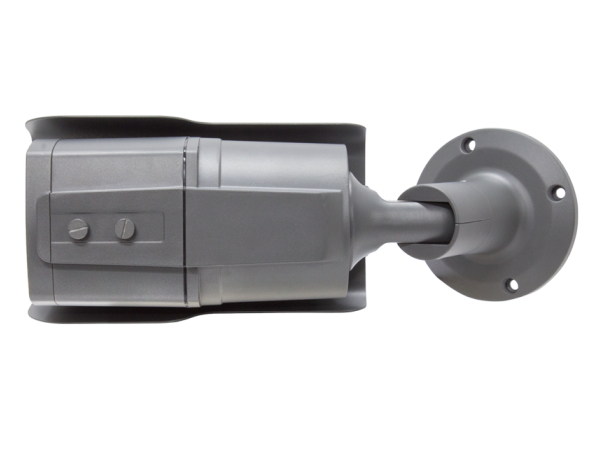

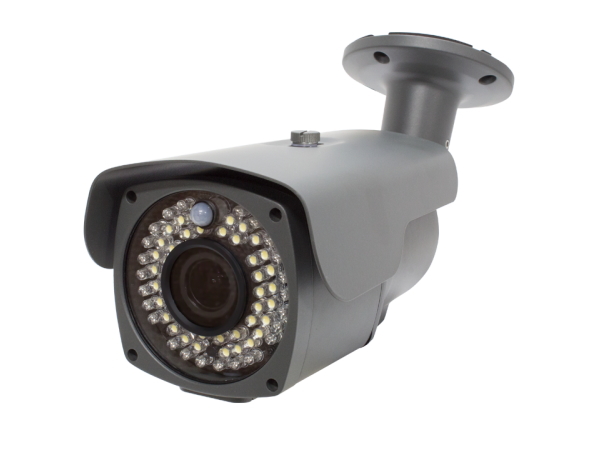

EX-SDI/EX-SDI 屋外防滴仕様 センサーライト・赤外線カメラ
品番：WTW-HSL543
特別価格\37,800円（税込）
取付金具一体型、電源アダプター付
販売終了
HD-SDIカメラ各種へ |
|
製品特徴
■ HD-SDI/EX-SDI センサーライト防犯カメラ
■ 夜は赤外線LEDで監視をして画面の中の動きを検知するとホワイトLEDが点灯します(明るい状態でも点灯します。)
■ 熱線センサーを搭載しており、人の体温で検知するセンサーなので誤点灯を抑えます。
■ 威嚇・監視・センサーライトで1台3役
■ 白色LED監視距離 約15m
■ 220万画素 CMOSセンサー搭載
■ 赤外線LEDで夜間でも監視可能 暗視距離 約8m
■ 2.8〜12mmのメガピクセルバリフォーカルレンズ搭載
■ 114(W)×113(H)×190(D)mm ※約900g ※取付金具含む
※本製品はHD-SDI/EX-SDI規格の防犯カメラです。HD-SDI/EX-SDI対応のケーブルや機器に接続してご使用ください。
|
|
★センサーライト＋防犯カメラの優れもの
★人感センサーを搭載、体温を検知するので、誤点灯がしにくい
★220万画素の高画質HD-SDI/EX-SDIカメラ
★画面の中の動きを検知し、センサーライトが光るので、カメラの存在をアピールし威嚇効果UP
★画面の中の動きを検知し、センサーライトが光るので、カメラの存在をアピールし威嚇効果UP
|
|
 |
|
|
|
|
|
 |
|
|
|
 |
|
|
|
 |
|
|
|
 |
|
HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
|
|
人体感熱式センサーライト搭載
体温を検知してライトで照らす
通常夜間時は赤外線LEDが点灯し、暗闇の中でも白黒の映像で監視が可能ですが、人体感熱センサーが人の体温を検知すると カメラ前面部に搭載されたホワイトLEDが点灯し、カメラの存在をアピールして防犯効果を高めます。 またホワイトLEDの光りでカラー撮影が可能です
玄関先や駐車場など設置場所のセンサーライト代わりにもなります。
※センサーは感熱式のため季節により反応感度が異なる場合がございます。 |
|

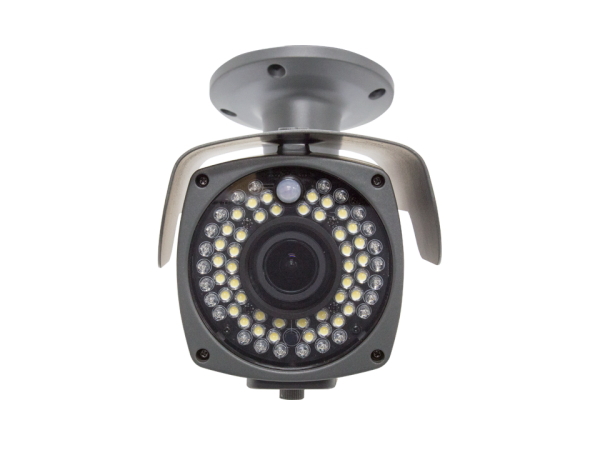

▲赤外線LED・ホワイトLED |
|
|
熱を検知するとホワイトLEDが発光
|
|
赤外線LED搭載
赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
|
|
|
ホワイトLED搭載
人体感熱式センサーライトで防犯効果を高める
人体感熱センサーが人の体温を検知するとカメラ前面部に搭載されたホワイトLEDが点灯し、カメラの存在をアピールして防犯効果を高めます。
玄関先や駐車場など設置場所のセンサーライト代わりにもなります。
※センサーは感熱式のため季節により反応感度が異なる場合がございます。
 |
|
|
照明のチラツキを防ぐフリッカーレス
|
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
|
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
|
|
▲フリッカーレス機能でチラツキを防ぐ
|
|
|
|
オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します。
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。
人間の瞳と同じような仕組です。
明るい場合
暗い場合
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。
感度アップ機能のイメージ
 |
|
プライバシーを守るマスキング機能搭載
|
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
|
|
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
|
日本語対応のOSD機能
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語OSD画面と操作コントローラー
 |
|
|
|
| ■ 製品仕様 ■ |
| 商 品 名 |
WTW-HSL543 |
| 商品概要 |
HD-SDI/EX-SDIシリーズ 屋外防滴仕様 センサーライトカメラ |
| 撮像素子 |
1/3 inch 2Mega pixel CMOS Sensor |
| 総画素数 |
220万画素 有効画素数210万画素 |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| 水平解像度 |
1100TV本 |
| 映像出力形式 |
HD-SDI/EX-SDI出力：1.45G/s,HD-SDI/EX-SDI Output (SMPTE292M)
アナログ出力：1.0Vp-p 75Ω コンポジット |
| 映像出力解像度 |
HD-SDI/EX-SDI出力：1920×1080（1080p） |
| S/N比 |
52dB |
| 投光性能 |
| ホワイトLED |
Φ5mm ホワイトLED 42個
※夜間点灯時カラー撮影に切り替ります。 |
| ホワイトLED掃射距離 |
最大約20m |
| ホワイトLED監視距離 |
最大約15m |
| 赤外線LED |
Φ5mm 850nm 赤外線LED 24個 |
| 対応周波数（赤外線） |
850/940nm |
| 赤外線掃射距離 |
最大約15m |
| 赤外線監視距離 |
最大約8m |
| ICR |
対応 |
| 最低被写体照度 |
0Lux ※ホワイトLED作動時 |
| レンズ |
| 搭載レンズ |
メガピクセル対応オートアイリスバリフォーカルレンズ |
| 画 角 |
水平角度約28〜100度 |
| 焦点距離 |
2.8〜12mm |
| ズーム比 |
約4倍 |
| オートアイリス |
有 |
| オートフォーカス |
- |
| F値 |
- |
| インターフェイス |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI/EX-SDI出力端子（BNCJ）
アナログ出力端子(RCAJ端子 ※映像確認用) |
| 接続端子 |
映像：BNCJ端子 / 電源：Φ2.1DCJ
アナログ出力：RCAJ端子（映像確認用） |
| 音声出力端子 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
ケーブル一体型 十字・センター操作ボタン 又はラクラクリモコン |
| カメラソフトウェア性能 |
| 映像調節機能 |
| 設定画面(OSDメニュー) |
有 日本語 |
| 感度アップ（DSS） |
×2 , ×4 , ×6 , ×8 , ×10 , ×15 , ×20 , ×25 , ×30 |
| フリッカレス機能 |
対応 |
| デイ & ナイト |
EXT / COLOR / B/W（白黒） / AUTO
※本製品はEXTに設定してください |
| ホワイトバランス |
ATW/AWC-SET/INDOOR/OUTDOOR/MANUAL/AWB |
| ノイズ除去機能（DNR） |
オフ / 低 / 中 / 高 |
| 逆光補正 |
HLC（ハイライト補正）20段階感度調整
BLC(バックライト)1エリア指定
(※位置・サイズ調整可能) |
ワイドダイナミックレンジ
（WDR） |
低 / 中 / 高 |
| デジタルズーム |
8倍（8倍デジタルズーム） |
モーション機能 (センサ
ーライト点灯範囲設定) |
OFF / ON（4エリア設定可能）
※OFFの状態ではセンサーライトは動作しません |
| プライバシーマスキング |
OFF / ON（4エリア設定可能） |
| ミラー機能 |
上下左右反転可能 |
| カメラ本体 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ガンメタル |
| 防水性能 |
屋外防滴 |
| 本体外形寸法 |
114(W)×113(H)×190(D)mm ※寸法には取付金具は含みません |
| 本体重量 |
約900g ※取付金具含む |
| 周辺動作温度 |
-10℃〜50℃ |
| 冷却ファン/保温ヒーター |
非搭載 |
| 電源/消費電流 |
DC12V |
| 付属品 |
電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
